A весы Это инструмент, используемый для измерения массы или веса объекта путем сравнения его с известными эталонными весами или с помощью электронных датчиков силы. По своей сути весы работают по принципу равновесия — либо путем физического балансирования грузов на противоположных чашках, либо путем электронного определения силы, оказываемой грузом. В промышленных и коммерческих условиях термин « весы « относится к крупногабаритной платформенной системе взвешивания, специально разработанной для транспортных средств, тяжелых грузов и сыпучих материалов, и является одним из наиболее важных членов семейства весов.
Независимо от того, управляете ли вы грузовым терминалом, заводом по переработке зерна или просто измеряете лабораторные образцы, понимание того, что такое весы, и выбор правильного типа, напрямую влияет на точность, эффективность и прибыльность.
Основной принцип работы весов
Любые весы, независимо от их размера и применения, основаны на одном из двух фундаментальных механизмов:
- Механический баланс: Две кастрюли подвешены на центральной поворотной балке. Когда неизвестная масса помещается с одной стороны, а калиброванные эталонные гири — с другой, равновесие указывает на измеренное значение. Эта конструкция использовалась на протяжении тысячелетий и до сих пор используется для точных лабораторных работ.
- Электронный/цифровой баланс: Тензодатчик — обычно тензодатчик, прикрепленный к металлическому элементу — деформируется под нагрузкой. Эта деформация изменяет электрическое сопротивление, которое преобразуется в точные показания веса. В современных мостовых и платформенных весах почти повсеместно используется этот подход.
На точность любых весов влияют такие факторы окружающей среды, как колебания температуры, вибрация, потоки воздуха и электромагнитные помехи. Высокопроизводительные системы включают встроенные алгоритмы компенсации для поддержания надежных показаний в любых условиях.
Основные типы весов и их применение
Мир весов простирается от субмиллиграммовых аналитических весов до многоосных весов, способных выдерживать нагрузку более 200 тонн. Каждый тип служит определенной оперативной цели.
Аналитический баланс
Аналитические весы, используемые в лабораториях и исследовательских учреждениях, обеспечивают читаемость до 0,0001 г (0,1 мг) . Они закрыты ветрозащитными экранами для устранения помех движению воздуха. Приложения включают фармацевтические рецептуры, химические исследования и испытания контроля качества.
Прецизионный баланс
С читаемостью обычно между 0,001 г и 0,1 г Прецизионные весы являются «рабочими лошадками» в промышленном контроле качества, производстве продуктов питания и в образовательных учреждениях. Они предлагают более широкий диапазон взвешивания, чем аналитические весы, не жертвуя при этом слишком большой точностью.

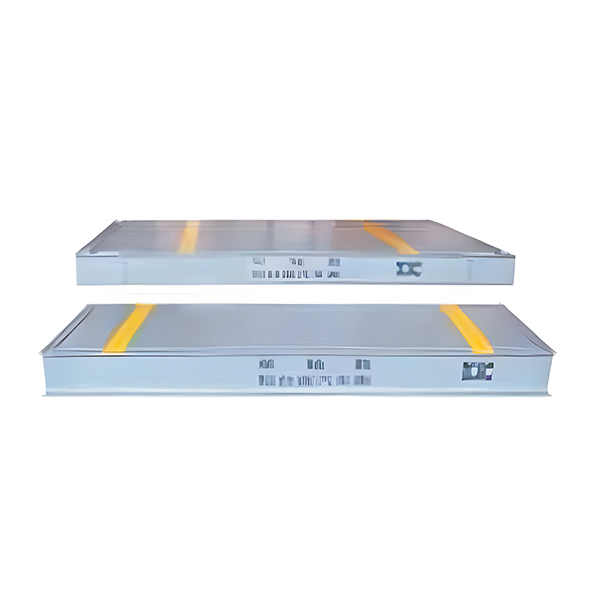

Платформа весов
Предназначен для взвешивания крупных предметов на складах, в отделах отгрузки и в розничной торговле. Платформенные весы обычно выдерживают нагрузки от от 50 кг до 2000 кг , что делает их незаменимыми для взвешивания посылок, проверки поддонов и управления запасами.
Весы (автомобильные весы)
Мостовые весы — это тип сверхмощных весов, устанавливаемых заподлицо или немного выше уровня земли для взвешивания целых транспортных средств и их грузов. Стандартные платформенные весы варьируются от От 8 метров до 24 метров в длину, с вместимостью от 60 тонн и 200 тонн . Они играют центральную роль в горнодобывающей промышленности, сельском хозяйстве, управлении отходами и логистических операциях.
Крановые весы
Подвешиваемые к подъемному оборудованию, крановые весы измеряют тяжелые грузы в движении — идеальное решение для сталелитейных заводов, строительных площадок и портовых терминалов. Мощности варьируются от От 1 тонны до более 300 тонн .
Баланс влаги (галогенный/инфракрасный)
Специализированные весы, сочетающие в себе прецизионные весы и нагревательный элемент. Прибор измеряет вес образца до и после сушки для расчета содержания влаги. Широко используется в пищевой промышленности, производстве пластмасс и переработке сельскохозяйственного зерна.
Сравнение весов: краткий обзор основных характеристик
В таблице ниже приведены основные технические различия между наиболее часто используемыми типами весов, что поможет вам выбрать правильный прибор для ваших нужд.
Таблица 1. Сравнение распространенных типов весов по емкости, читаемости и типичному использованию. | Тип | Типичная мощность | Читабельность | Первичная промышленность | Установка |
| Аналитический баланс | До 520 г | 0,0001 г | Фармацевтика / Лаборатория | Настольный |
| Прецизионный баланс | До 30 кг | 0,01 г | Еда/КК | Настольный |
| Платформа весов | 50 кг – 2000 кг | 0,1 кг – 1 кг | Склад / Розничная торговля | Напольный |
| Весы | 60 т – 200 т | 20 кг – 50 кг | Горное дело / Логистика | В земле / на поверхности |
| Крановые весы | 1 т – 300 т | 0,5 кг – 10 кг | Сталь / Портвейн | Приостановлено |

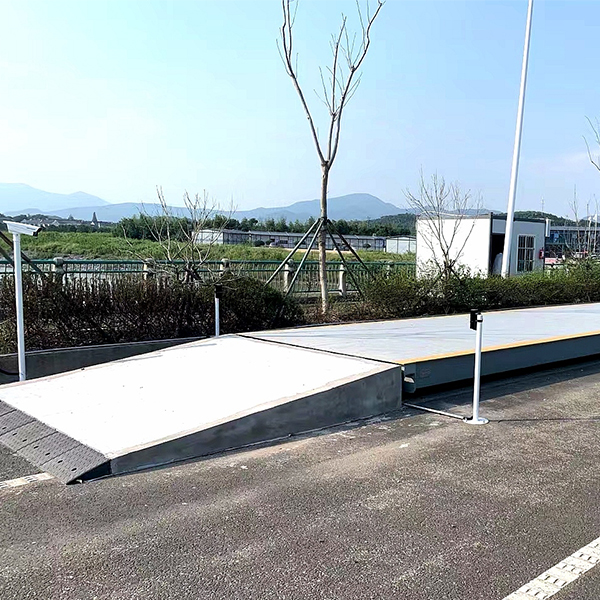

Что такое весы и чем они отличаются от других весов
A весы По сути, это негабаритные платформенные весы, встроенные в землю или установленные на ней, спроектированные так, чтобы улавливать общий вес транспортного средства и его груза. Этот термин чаще всего встречается в отраслях, занимающихся сыпучими товарами — карьерах, сельском хозяйстве, переработке и портовой логистике — где отдельные партии могут весить десятки тонн.
В отличие от настольных или напольных весов, система мостовых весов обычно включает в себя:
- Стальная или бетонная платформа, охватывающая всю колесную базу автомобиля.
- Несколько датчиков нагрузки (часто от 4 до 8), расположенных под углами палубы и опорами в середине пролета.
- Распределительная коробка, которая суммирует сигналы от всех датчиков веса.
- Индикатор веса или терминал, часто с принтером, сканером штрих-кода или сетевым подключением.
- Дополнительные автоматизированные функции: камеры ANPR (автоматическое распознавание номерных знаков), сигналы светофора, системы внутренней связи и программное обеспечение для удаленного управления данными.
Полная масса транспортного средства определяется путем вычитания массы тары (пустого грузовика) из показаний полной массы. Этот метод «брутто минус тара» является стандартной рабочей процедурой на всех мостовых весах по всему миру и обеспечивает точность выставления счетов при операциях с сыпучими материалами.
200 т Максимальная вместимость весов для многоосных установок
24 м Самая длинная стандартная длина платформы весов
20 кг Типичный прирост читаемости весов
Ключевые компоненты, обеспечивающие точность весов
Точность весов – это не отдельная характеристика, а результат правильной совместной работы каждого компонента. Вот что важнее всего:
01
Тензодатчики
Сердце любых электронных весов. Тензодатчики преобразуют механическую силу в электрический сигнал. Тензодатчики являются наиболее распространенными. Высококачественный тензодатчик будет иметь класс точности C3 или выше (согласно стандартам OIML), нелинейность менее 0,02% и степень защиты IP67 или IP68 для защиты от воды и пыли, что важно для установки на платформенных весах вне помещения.
02
Индикатор веса/контроллер
Индикатор получает милливольтовый сигнал от тензодатчика, усиливает и преобразует его в цифровое значение, выполняет калибровку диапазона и нуля и отображает вес. Современные индикаторы поддерживают протоколы цифровой связи, включая RS-232, RS-485, Modbus RTU/TCP и Ethernet/IP для интеграции в ERP и системы управления складом.
03
Платформа или конструкция палубы
Платформа весов должна быть достаточно жесткой, чтобы равномерно распределять нагрузку транспортного средства по всем тензодатчикам. Конструкции из стальной конструкции с двутавровой балкой или коробчатым сечением являются стандартными. Бетонные настилы обеспечивают более длительный срок службы поверхности в средах с высоким уровнем абразивного износа, таких как карьеры по добыче заполнителя. Платформа также должна обрабатывать Эффекты динамической нагрузки — дополнительное напряжение, вызванное въездом на весы транспортных средств на высокой скорости.
04
Калибровочные гири
Калибровка устанавливает взаимосвязь между необработанным сигналом тензодатчика и фактическим весом. Для калибровки мостовых весов требуются сертифицированные тестовые гири, составляющие не менее 10 % от максимальной емкости весов. Это означает, что для 100-тонных весов требуется не менее 10 тонн отслеживаемых тестовых гирь. Калибровку следует выполнять после установки, после любого ремонта и через регулярные промежутки времени в зависимости от частоты использования.
05
Программное обеспечение и управление данными
Современные мостовые весы и промышленные весы все чаще объединяются в сеть. Программные платформы собирают записи транзакций, генерируют билеты, составляют отчеты об использовании и автоматически помечают перегруженные транспортные средства. Подключенные к облаку системы позволяют в режиме реального времени отслеживать показатели производительности весов, включая выходной баланс весоизмерительных датчиков, дрейф нуля и историю калибровок, без необходимости присутствия персонала на месте.
Отрасли промышленности, которые ежедневно полагаются на весы и мостовые весы
Технологии взвешивания применяются практически во всех секторах экономики. Ниже более подробно рассматриваются отрасли, в которых весы, особенно мостовые весы, являются критически важной инфраструктурой.
Горное дело и разработки карьеров
При добыче полезных ископаемых используются мостовые весы для отслеживания тоннажа добытого материала, покидающего площадку. Точные данные о весе необходимы для расчета роялти, оптимизации полезной нагрузки самосвалов и соблюдения требований безопасности. Типичная угольная шахта открытого типа может перерабатывать сотни транзакций на весах в день , причем каждая транзакция представляет собой десятки тысяч долларов материальной стоимости.
Сельское хозяйство и обработка зерна
Зерновые элеваторы, откормочные площадки и торговцы сырьевыми товарами зависят от платформенных весов и мостовых весов для измерения поставок и отправлений зерна. Платежи за урожай рассчитываются непосредственно на основе весовых квитанций, поэтому даже ошибка в 0,5% при доставке 30 тонн по цене 400 долларов США за тонну равна расхождению в 60 долларов США на грузовик, что приводит к значительным финансовым последствиям в течение сезона сбора урожая.
Управление отходами и переработка
На перегрузочных станциях и полигонах используются мостовые весы, взимающие с клиентов плату в зависимости от тоннажа вывезенных отходов. Предприятия по переработке отходов взвешивают поступающий металлолом, бумагу и пластик, а затем взвешивают исходящий пакетированный продукт для расчета выхода материала. Данные Weighbridge также поддерживают экологическую отчетность о темпах перенаправления отходов.
Логистика и автомобильный транспорт
Перегруженные грузовики наносят непропорциональный ущерб дорогам: одно транспортное средство, превышающее допустимую нагрузку на ось на 20 %, может нанести такой же ущерб, как 40 000 автомобилей прохождение той же точки. Данные весов на погрузочных площадках гарантируют, что транспортные средства отправляются в пределах установленных законом ограничений по осям, защищая как инфраструктуру, так и транспортного оператора от штрафов.
Производство продуктов питания и напитков
Дозирование ингредиентов, контроль порций и соблюдение рецептуры — все это зависит от точных весов. Пекарня, производящая 50 000 единиц продукции в день, где каждая буханка должна весить 400 г, должна поддерживать точность взвешивания в пределах нескольких граммов, чтобы контролировать затраты на сырье. Чеквейеры — высокоскоростные автоматические весы, интегрированные в производственные линии — могут обрабатывать более 200 предметов в минуту при отказе от продуктов, выходящих за рамки допуска.
Фармацевтическое производство
Активные фармацевтические ингредиенты (АФИ) взвешиваются на аналитических весах на уровне субмиллиграммов во время приготовления. Допуски строгие: партия, в которой каждая таблетка отклоняется более чем на 5% от заданного веса, не проходит контроль качества. Фармацевтические производители ведут подробные записи взвешивания в рамках документации, соответствующей требованиям надлежащей производственной практики (GMP).
Производство стали и металлов
Сталелитейные и литейные заводы используют сочетание крановых, напольных и мостовых весов для отслеживания потока металла на протяжении всего производственного цикла. Лом взвешивается при приеме, расплавленный металл взвешивается на ковшовых крановых весах во время разливки, а готовые рулоны взвешиваются перед отправкой. Крановые весы в этой среде могут выдерживать единичные подъемы, превышающие 100 тонн .
Как правильно выбрать весы для вашей работы
Выбор правильного весоизмерительного прибора зависит от соответствия технических характеристик прибора эксплуатационным требованиям. Рассмотрение следующих соображений по порядку позволит эффективно сузить ваши варианты.
- Определите требования к максимальной нагрузке и разрешению. В качестве запаса прочности грузоподъемность весов должна превышать ожидаемую максимальную нагрузку как минимум на 20 %. Разрешение (читаемость) должно соответствовать точности, которую требует ваш технологический процесс. Плата за читаемость 0,1 г не принесет никакой операционной выгоды, если вашему приложению требуется точность только 1 г.
- Оцените физическую среду. Будут ли весы подвергаться воздействию влаги, химикатов, экстремальных температур или взрывоопасных атмосфер? Для уличных весов требуются погодоустойчивые тензодатчики и ограждения. Весы для пищевой промышленности должны иметь конструкцию из нержавеющей стали и возможность полной промывки (рейтинг IP69K). Оборудование, сертифицированное ATEX, является обязательным в опасных зонах, таких как мукомольные заводы, склады топлива и химические заводы.
- Учитывайте требования к пропускной способности и скорости. Статические весы могут обработать транспортное средство менее чем за 60 секунд для опытного оператора. Карьерам с высокой производительностью могут потребоваться два мостовых весов, работающих в тандеме, чтобы избежать узких мест в очередях. Чеквейеры производственной линии должны соответствовать скорости конвейера, которая может превышать 120 метров в минуту.
- Определить требования к интеграции. Должны ли весы взаимодействовать с системой ERP, платформой управления автопарком или системой управления лабораторной информацией (LIMS)? Перед покупкой уточните, какие протоколы связи поддерживает индикатор.
- Оцените общую стоимость владения. Цена покупки — это только одна часть уравнения. Учитывайте затраты на установку (установка платформенных весов, монтируемых на приямке, может стоить столько же, сколько само оборудование), ежегодное обслуживание, затраты на калибровку, а также финансовые последствия простоя, если весы выйдут из строя во время пиковой нагрузки.
Поддержание баланса взвешивания для обеспечения долгосрочной точности
Даже самые точно подобранные весы будут смещаться или выходить из строя, если за ними не ухаживать должным образом. Структурированная программа технического обслуживания обеспечивает точность и долговечность оборудования.
D
Ежедневные проверки
- Перед первым использованием обнулите баланс на пустой платформе.
- Проверьте дисплей на наличие кодов ошибок или необычных показаний.
- Осмотрите поверхность платформы на наличие мусора, особенно на платформенных весах.
- Проверьте наличие бумаги в принтере и качество печати билетов.
W
Еженедельные проверки
- Выполните проверку диапазона, используя известную испытательную массу.
- Осмотрите кабели тензодатчиков и распределительную коробку на наличие повреждений или проникновения влаги.
- Убедитесь, что все пандусы на платформеных весах свободны и не повреждены.
- Просмотрите данные о последних транзакциях на предмет отклонений, которые могут указывать на неисправность тензодатчика.
M
Ежемесячно / Ежеквартально
- Очистите точки крепления тензодатчиков и проверьте их на наличие коррозии.
- Проверка сварных швов конструкций и бетонных ограждений на наличие трещин (весы)
- Резервное копирование данных транзакций весов
- Проверьте все функции индикатора, включая порты связи.
A
Ежегодная калибровка
- Полная калибровка с использованием отслеживаемых тестовых гирь во всем рабочем диапазоне.
- Испытание угловой нагрузки для платформенных весов для проверки равномерности вклада тензодатчиков
- Испытание на повторяемость и гистерезис в нескольких точках нагрузки
- Выпуск обновленных записей о калибровке и обновление параметров калибровки индикатора.
Срок службы весов, находящихся в хорошем состоянии, обычно составляет от 20 до 30 лет для структурной платформы и от 10 до 15 лет для датчиков веса при условии, что они защищены от попадания воды и перегрузки. Замена датчиков веса является наиболее распространенной задачей по техническому обслуживанию, и ее часто можно выполнить без вывода весов из эксплуатации на длительный период.
Общие вопросы о весах
В чем разница между весами и весами?
Эти термины часто используются как взаимозаменяемые. Технически, «весы» относятся к прибору, который сравнивает неизвестную массу с эталонной массой, в то время как «весы» измеряют вес (силу, возникающую под действием силы тяжести) непосредственно с помощью пружины или тензодатчика. В современном использовании оба термина описывают приборы, которые отображают показания массы в граммах, килограммах или тоннах. Весы всегда классифицируются как весы, а не как настоящие весы, поскольку они измеряют силу гравитации с помощью тензодатчиков.
Насколько точны весы?
Хорошо установленные и откалиброванные мостовые весы обычно обеспечивают точность плюс-минус 20 кг при нагрузке 100 тонн — эквивалентно 0,02% от полной шкалы. Приборы класса точности III OIML, под которые подпадает большинство коммерческих весов, допускают после установки максимально допустимую погрешность в 0,5 деления шкалы при низких нагрузках и 1,0 деления шкалы при высоких нагрузках. Регулярная калибровка позволяет поддерживать весы в пределах этих допусков.
Может ли температура влиять на весы?
Да. Большинство датчиков веса имеют температурный коэффициент — небольшое изменение мощности на градус Цельсия при изменении температуры. Для высококачественного промышленного тензодатчика это значение может составлять всего 0,001% от полной шкалы на градус. В диапазоне наружной температуры в 40 градусов (от -10°C до 30°C) это может привести к ошибке 0,04%. Платформы премиум-класса оснащены тензодатчиками с температурной компенсацией и автоматическим отслеживанием нуля, чтобы минимизировать этот эффект.
Как часто следует калибровать весы?
Для промышленных весов, используемых в коммерческих операциях, включая мостовые весы, используемые для выставления счетов за товары, частота калибровки зависит от интенсивности использования и местных требований. Обработка больших объемов грузовых весов более 100 автомобилей в день должен проходить проверку калибровки не реже одного раза в шесть месяцев. Установки малого объема можно калибровать ежегодно. Аналитические весы в лабораторных условиях следует калибровать перед каждым использованием с помощью внутренних или внешних калибровочных гирь.
Какой максимальный вес могут измерить весы?
Теоретического максимума не существует. К самым большим весам, когда-либо построенным, относятся железнодорожные весы и судовые системы взвешивания. Самые большие из имеющихся на рынке грузовых весов выдерживают до 200 тонн для стандартных дорожных транспортных средств. Специализированные карьерные весы, предназначенные для карьерных самосвалов ультра-класса, таких как Caterpillar 797F с полной массой 687 тонн, изготавливаются по индивидуальному заказу в соответствии с требованиями конкретной площадки.
Выбор правильных весов начинается с понимания вашей нагрузки
Весы — это не просто товарный инструмент, это измерительная система, точность которой имеет прямые финансовые и эксплуатационные последствия. Независимо от того, выбираете ли вы аналитические весы для фармацевтической лаборатории, платформенные весы для загруженного склада или мостовые весы для карьера или логистического склада, процесс выбора должен определяться производительностью, классом точности, экологическими показателями, требованиями к пропускной способности и общей стоимостью владения.
Мостовые весы занимают уникальное положение в семействе весов, поскольку они одновременно являются самыми большими, самыми долговечными и наиболее коммерчески значимыми широко используемыми инструментами. А одна транзакция на весах может представлять собой основу для выставления счетов за партию стоимостью в десятки тысяч долларов, что делает целостность калибровки и текущее обслуживание необсуждаемыми обязательствами, а не необязательными передовыми практиками.
Подбирая правильный инструмент для правильного применения и поддерживая его должным образом на протяжении всего срока службы, операторы всех отраслей могут добиться точности, надежности и целостности данных, которые требуются современной торговле.
