Насколько точны общественные весы — стандарты и ограничения

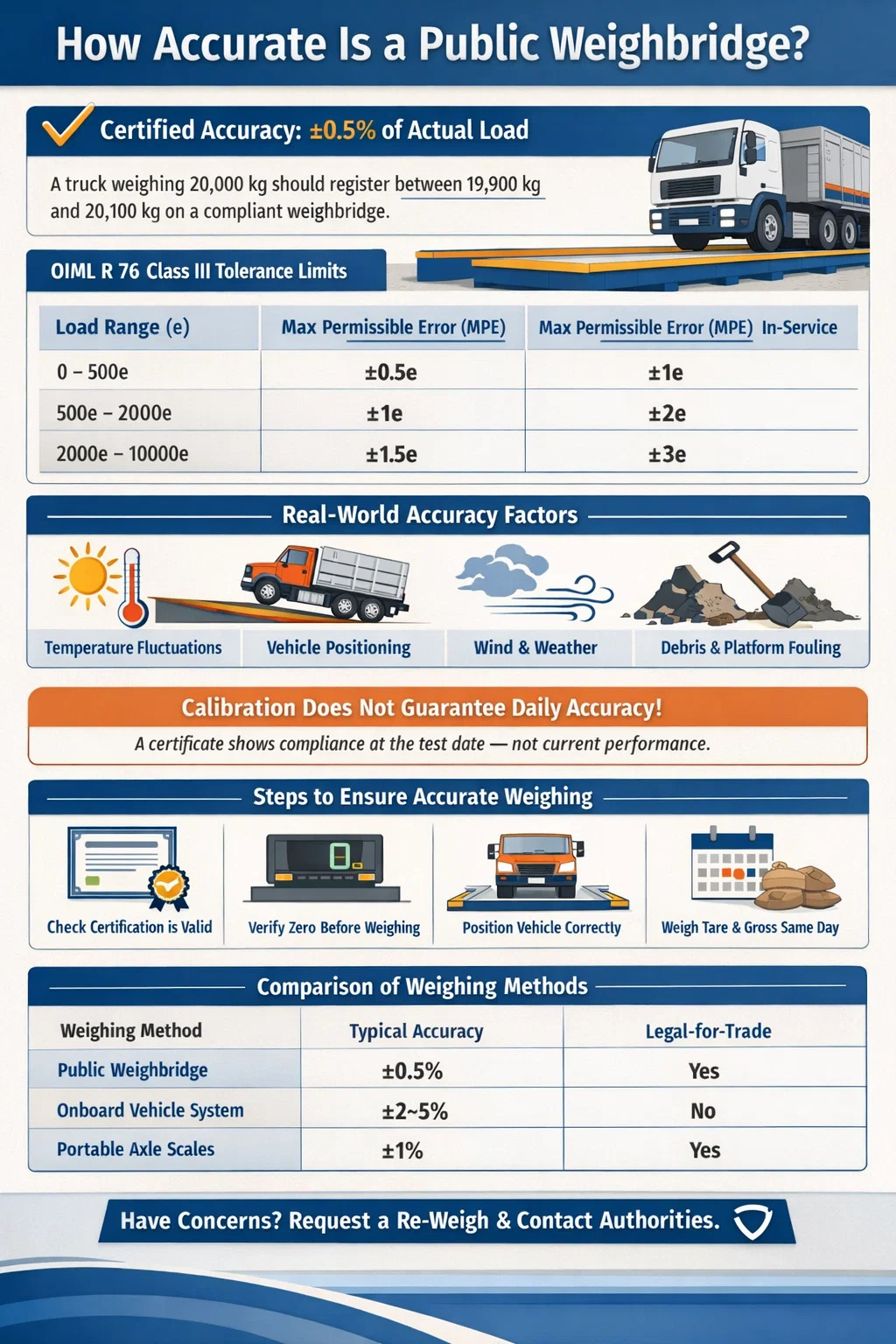

Насколько точны общественные весы — прямой ответ

Сертифицированная публика весы по закону требуется точность с точностью до ±0,5% от фактической нагрузки в большинстве стран действуют стандарты OIML (Международная организация законодательной метрологии). На практике это означает, что грузовик массой 20 000 кг должен регистрироваться на весах от 19 900 до 20 100 кг. Такого уровня точности достаточно для легальной торговли, дорожного правопорядка и проверки соблюдения требований — и это не случайно. Это результат строгих протоколов калибровки, обязательной проверки со стороны государственных органов и регулярного технического обслуживания.

Большинство пользователей упускают из виду, что номинальная точность весов и их реальная производительность – это две разные вещи. Весы, прошедшие последнее официальное калибровочное испытание, могут по-прежнему показывать противоречивые показания в определенный день из-за условий окружающей среды, неправильного использования или механического износа. Понимание как сертифицированного допуска, так и факторов, влияющих на производительность в реальном времени, отличает информированных пользователей весов от тех, кто принимает распечатку за чистую монету.

Стандарты юридической точности, которым должны соответствовать общественные весы

Общественные весы, используемые в коммерческих целях, классифицируются как неавтоматические весы (NAWI), и их использование регулируется законодательством о законодательной метрологии в соответствующих юрисдикциях. Требования к точности немного различаются в зависимости от страны, но они сходятся в одной и той же общей схеме.

В соответствии с Рекомендацией OIML R 76 весам присваивается класс точности. Приборы класса III — категория, которая охватывает большинство коммерческих и общественных весов — допускают максимально допустимую погрешность (MPE), которая выражается как доля взвешиваемого груза. В таблице ниже приведены ключевые пороговые значения толерантности в соответствии с правилами класса III:

В Австралии Закон о национальных измерениях и Национальные правила измерения торговли устанавливают аналогичные требования. Работающие там общественные весы должны быть проверены и проштампованы инспектором по торговым измерениям, а деление весов (d) не должно превышать 20 кг для транспортных средств, используемых в типичных коммерческих целях взвешивания. В Великобритании то же пространство регулируется Законом о мерах и весах 1985 года, а также обновленными правилами, введенными Положениями о измерительных приборах 2016 года.

Важное различие заключается между допуск начальной проверки (стандарт в точке калибровки) и эксплуатационная толерантность (то, что разрешено при обычном использовании между калибровками). Пределы обслуживания обычно в два раза шире. Платформа весов, работающая на внешней границе эксплуатационного допуска, по-прежнему технически соответствует требованиям, даже несмотря на то, что ее показания могут отличаться от исходной калибровки на несколько делений шкалы.

Сертификаты калибровки и что они на самом деле говорят вам

Действительный сертификат калибровки подтверждает, что весы соответствовали требованиям законодательства на момент тестирования, а не то, что они работают в соответствии с этим стандартом прямо сейчас. Большинство сертификатов калибровки действительны в течение 12 месяцев, хотя в некоторых юрисдикциях требуется более частая повторная проверка для мостовых весов с высокой пропускной способностью. Сертификаты должны быть доступны для проверки на месте оператора весов. Если вы используете общественные весы для крупной коммерческой транзакции, а срок действия сертификата истек, вы принимаете на себя неизвестный уровень риска точности.

Факторы, влияющие на реальную точность весов

Даже должным образом сертифицированные весы могут давать неточные показания, если условия отклоняются от контролируемой среды, в которой проводилась калибровка. Некоторые эксплуатационные и экологические переменные оказывают измеримое влияние на производительность платформенных весов.

Температура и ее влияние на выходной сигнал датчика веса

Тензодатчики — тензодатчики, которые преобразуют вес в электрический сигнал — чувствительны к колебаниям температуры. Большинство высококачественных датчиков веса рассчитаны на использование при температуре от -10°C до 40°C, но их выходные данные могут колебаться в пределах 0,02% на градус Цельсия за пределами компенсируемого температурного диапазона. В летний день, когда бетонный настил поглотил тепло и температура окружающей среды резко повышается, весы, показывающие точные показания при 15°C, могут слегка отклониться от нормы при 38°C — даже без каких-либо механических неисправностей. Вот почему некоторые высокоточные весовые установки включают в свою электронику температурную компенсацию.

Расположение автомобиля на платформе весов

Платформы весов калибруются с нагрузкой, распределенной по всем тензодатчикам определенным образом. При неудачном расположении автомобиля — свес с одного конца, оси сосредоточены в одной стороне — распределение нагрузки смещается. Это не всегда вызывает видимую ошибку в показаниях общего веса, поскольку тензодатчики суммируют свои выходные данные, но это может вызвать незначительные несоответствия, особенно если одна ячейка откалибрована по сравнению с другими. Большинство операторов платформенных весов размещают четкие отметки для определения местоположения транспортных средств; игнорирование их приводит к предотвратимой неопределенности измерений.

Ветровая нагрузка на весовые конструкции

Открытые напольные весы могут подвергаться воздействию боковых сил ветра, которые мешают измерению вертикальной нагрузки. При скорости ветра более 40 км/ч некоторые старые модели без соответствующих ветрозащитных перегородок или боковых ограничителей показывают отклонения в показаниях до 50 кг при эталонной нагрузке 10 000 кг — ошибка 0,5%, полностью обусловленная условиями окружающей среды. Современные конструкции мостовых весов включают системы крепления датчиков нагрузки, которые менее чувствительны к горизонтальным силам, но это остается законной проблемой для старых общественных весов.

Мусор, осадки и засорение платформы

Скопление почвы, гравия или материала под платформой весов может механически ограничить ее свободное движение, в результате чего конструкция будет нести часть нагрузки на окружающую землю, а не исключительно на тензодатчики. Это одна из наиболее распространенных причин систематического занижения показаний на общественных весах. Аналогичным образом, если фундамент со временем осел неравномерно, платформа может оказаться не идеально ровной, что приведет к постоянной погрешности в измерениях. Авторитетные операторы проводят ежедневные проверки нулевой точки и плановые проверки специально для выявления проблем такого типа до того, как они повлияют на транзакции клиентов.

Влага и электрические помехи

Попадание воды в распределительные коробки или разъемы датчиков нагрузки является хорошо задокументированным источником помех сигнала и ошибочных показаний. Даже герметично закрытые тензодатчики со степенью защиты IP68 могут испытывать ухудшение сигнала из-за влаги, если кабельные наконечники не герметизированы должным образом. Находящееся рядом электрооборудование — высоковольтные линии электропередачи, преобразователи частоты или большие электродвигатели — также может создавать электромагнитные помехи (EMI), которые влияют на аналоговый сигнал от датчиков веса до того, как он достигнет цифрового индикатора, что приводит к нестабильным или смещенным показаниям.

Типы общественных весов и их типичные диапазоны точности

Не все общественные весы построены одинаково. Тип конструкции, возраст и технологическая платформа весов влияют на то, насколько точно они будут работать в повседневном использовании.

Весовые мосты с бетонной палубой

Весы с бетонной палубой являются наиболее распространенным типом, который можно найти на общественных весах, складах приема зерна и станциях перевалки отходов. Они обладают превосходной долговечностью и устойчивостью к поверхностному износу. С точки зрения точности они работают хорошо при правильном обслуживании, но их масса — часто от 10 000 до 20 000 кг для самой деки — означает, что вес тары составляет значительную часть полной грузоподъемности. Таким образом, любое отклонение при калибровке нуля оказывает пропорционально большее влияние на расчет веса нетто. Эти платформенные весы обычно достигают разрешения шкалы (d) 20 кг при грузоподъемности 60 тонн, что дает теоретическое разрешение примерно 0,033% .

Стальные палубные весы

Стальные платформенные весы легче и более теплопроводны, чем бетонные альтернативы. Их меньший собственный вес является преимуществом в приложениях с малой производительностью, но теплопроводность означает, что тензодатчики испытывают большие колебания температуры в течение дня. Высококачественные стальные настилы с электроникой с температурной компенсацией могут соответствовать точности моделей бетонных настилов, но более дешевые установки могут иметь больший дрейф, связанный с температурой. Они широко используются в портах, горнодобывающих и промышленных объектах.

Безамбарные и приямные весы

Безамбарные весы расположены на приподнятом над уровнем земли фундаменте с пандусами с обеих сторон. Установленные в яме мостовые весы утоплены в землю, поэтому платформа находится на одном уровне с окружающей поверхностью. С точки зрения точности, безямные конструкции обычно предпочтительнее поскольку тензодатчики доступны для осмотра и обслуживания, а скопление мусора под платформой легче контролировать. Конструкции, монтируемые в яме, могут задерживать воду, мусор и пролитый материал, что приводит к проблемам загрязнения и осадки, описанным ранее. На многих старых общественных площадках с весами используются конструкции, монтируемые на ямах, поскольку они были построены десятилетия назад; пользователи этих сайтов должны спросить о частоте обслуживания.

Цифровые и аналоговые индикаторы

На современных общественных весах используются цифровые индикаторы с аналого-цифровым преобразованием высокого разрешения. Индикаторы начального уровня преобразуются с разрешением 16 бит; В профессиональных индикаторах, разрешенных для торговли, используются 24-битные преобразователи, обеспечивающие внутреннее разрешение, во много раз более точное, чем отображаемое деление шкалы. Это означает, что отображаемые показания являются надежным округленным представлением фактического измерения, а не грубым приближением. Старые аналоговые или электромеханические индикаторы гораздо менее последовательны, и к ним следует относиться с большей осторожностью. Если вы используете общедоступные мостовые весы, которые по-прежнему отображают показания на движущемся указателе, а не на цифровых показаниях, одна только присущая ошибка считывания может составлять несколько делений шкалы.

Как операторы весов поддерживают и проверяют точность

Хорошо управляемые общественные весы следуют структурированному графику технического обслуживания и проверок. Понимание того, как это выглядит, поможет вам оценить, будет ли конкретный мостовой вес работать точно в то время, когда вы его используете.

Ежедневные нулевые проверки

Все общественные весы должны быть обнулены в начале каждого рабочего дня, а платформа должна быть очищена от какой-либо нагрузки. Большинство современных индикаторов делают это автоматически, но операторы также должны визуально подтвердить ноль перед первой транзакцией. Если мостовые весы невозможно обнулить — потому что на них что-то опирается или имеется механическое препятствие — их не следует использовать до тех пор, пока проблема не будет решена. Ненулевое смещение тары всего на 40 кг при загрузке 40-тонного грузовика представляет собой ошибку в 0,1%, которая находится в пределах допуска, но ее полностью можно избежать.

Калибровка испытательной гири

Ежегодная калибровка аккредитованным органом включает в себя перемещение сертифицированных испытательных гирь — обычно в виде калиброванного грузовика или прицепа с документально подтвержденной полной массой — по платформе весов в нескольких точках нагрузки. Техник проверяет реакцию весов при минимальной нагрузке, среднем диапазоне и максимальной грузоподъемности, а также в нескольких положениях по длине платформы. Любое отклонение от допустимой погрешности приводит к корректировке калибровочных констант индикатора с последующей повторной поверкой. Испытательные гири, используемые для публичной калибровки мостовых весов, сами должны соответствовать национальным стандартам. , что означает, что они взвешиваются по эталонным гирям, откалиброванным по стандартам BIPM (Международное бюро мер и весов) во Франции.

Периодическая проверка между калибровками

Между ежегодными калибровками операторы загруженных общественных весов должны проводить ежеквартальные или полугодовые контрольные взвешивания с использованием известного эталонного транспортного средства. Это не формальная калибровка, а инструмент мониторинга производительности. Если контрольное взвешивание показывает постоянное смещение (скажем, эталонное транспортное средство постоянно показывает, что масса на 80 кг тяжелее его известной массы), оператор может обратиться в орган по калибровке для внецикловой проверки, а не ждать ежегодного визита. Операторы, пропускающие этот промежуточный мониторинг, не имеют возможности узнать, возникла ли проблема через месяц после последней калибровки или за месяц до следующей.

Что происходит, когда общественные весы не проходят проверку

Когда инспектор по торговым измерениям обнаруживает, что весы превышают максимально допустимую погрешность при эксплуатации, прибор выводится из эксплуатации для легальной торговли. В Австралии это означает, что штамп органа власти аннулируется, и весы не могут выдавать юридически действительные сертификаты веса до тех пор, пока они не будут отремонтированы, повторно откалиброваны и повторно проверены. В Великобритании аналогичный процесс применяется в соответствии с Законом о мерах и весах. Владельцам весов, не соответствующих требованиям, грозят штрафы, а любые гири, сертифицированные в период несоответствия, могут быть оспорены в коммерческих или нормативных разбирательствах.

Сравнение точности общедоступных весов с другими методами взвешивания

Понимание того, как работают общедоступные мостовые весы по сравнению с альтернативными методами взвешивания, помогает установить реалистичные ожидания и помогает принимать решения о том, какой метод использовать для различных целей.

Бортовые системы взвешивания — датчики нагрузки, встроенные в подвеску или ось грузовика — популярны для оперативного управления нагрузкой, но их точность обычно находится в диапазоне ± 2–5% в идеальных условиях и может ухудшаться после износа компонентов или если система не откалибрована должным образом по эталону. Они не имеет юридической силы для сделок покупатель-продавец или проверки соответствия нормативным требованиям. В случае возникновения спора любой контракт, в котором указаны веса, измеряемые бортовой системой, скорее всего, не будет иметь силы, если его оспорить с помощью сертифицированного билета на весах.

Системы взвешивания в движении, установленные на дорожном покрытии, измеряют нагрузку на ось, когда транспортные средства проезжают со скоростью по шоссе. Они полезны для предварительного контроля правоохранительных органов — маркировки перегруженных грузовиков для направленного взвешивания — но их динамические условия измерения означают, что точность значительно ниже, чем у статических весов. В большинстве юрисдикций требуется, чтобы любое транспортное средство, остановленное на основании показаний WIM, было доставлено на сертифицированные статические весы, прежде чем может быть выставлен официальный штраф за перегрузку.

Распространенные причины, по которым могут быть оспорены показания публичных весов

Споры о весе случаются, и знание наиболее частых причин поможет вам либо предотвратить их, либо создать обоснованную проблему, если вы считаете, что показания неверны.

• Просроченная калибровка: Если срок действия штампа проверки на весах истек, любой билет, выданный в этот период, является подозрительным с юридической точки зрения. Всегда просите показать действующий сертификат калибровки, прежде чем использовать общедоступные весы для операций с крупными суммами.
• Обломки под платформой: Материал, зажатый между платформой и фундаментом, препятствует свободному движению и приводит к постоянному занижению показаний. Это часто можно заметить по увеличению показаний весов после очистки, что означает, что предыдущие показания были искусственно занижены.
• Нулевая ошибка не исправлена: Если оператор не обнулил весы должным образом перед работой в течение дня или не смог очистить остаточную нагрузку предыдущего транспортного средства, ваш общий вес будет включать в себя смещение. Вы можете попросить оператора показать ноль перед взвешиванием вашего автомобиля.
• Использован неправильный вес тары: Вес нетто указан брутто за вычетом тары. Если тара была записана в другой день и при других условиях загрузки (особенно если в транспортном средстве был мокрый поддон или в нем был остаточный материал), расчет веса нетто будет искажен.
• Частичный контакт платформы: У транспортных средств, длина которых слишком велика для платформенных весов, некоторые оси будут зашкаливать за пределы шкалы. В результате полная масса оказывается ниже фактической — систематическое занижение, которое легко выявить, проверив, не выпирает ли транспортное средство за края платформы.
• Неисправность индикатора или ошибка программного обеспечения: Хотя это и редкость в современных системах, ошибки прошивки индикатора или ошибки связи между тензодатчиками и индикатором могут привести к аномальным показаниям. Обычно они быстро выявляются, поскольку их показания не соответствуют историческим закономерностям для аналогичных нагрузок.

В большинстве юрисдикций, если у вас есть основания полагать, что показания публичных весов неверны, вы можете подать официальную жалобу в соответствующий орган мер и весов. Орган власти организует проверку на месте и, если будет обнаружена неисправность, оценит период, в течение которого могли быть выданы неточные значения веса. В некоторых случаях пострадавшие стороны могут иметь право на бесплатную компенсацию или повторное взвешивание.

Что вы можете сделать, чтобы получить наиболее точный результат на общественных весах

Пользователи общественных весов не являются пассивными получателями суммы, указанной в билете. Есть несколько простых шагов, которые вы можете предпринять, чтобы максимизировать надежность получаемых вами весов.

1. Убедитесь, что весы в настоящее время сертифицированы. Попросите показать сертификат калибровки или дату штампа. Если ему больше 12 месяцев, прежде чем продолжить, сообщите об этом оператору.
2. Проверьте ноль, прежде чем ваш автомобиль тронется с места. Следите за индикатором, пока платформа свободна. Он должен читаться как ноль. Если этого не произойдет, попросите оператора выполнить повторную установку нуля, прежде чем ваше транспортное средство будет позиционировано.
3. Правильно расположите автомобиль. Следуйте опубликованным руководствам по позиционированию. Все оси должны полностью находиться на платформе, при этом транспортное средство должно быть максимально отцентрировано как по длине, так и по ширине платформы.
4. Во время считывания держите автомобиль неподвижным. Любое движение, включая вибрацию двигателя, торможение или перемещение пассажиров внутри кабины, создает динамические силы, которые вызывают колебания показаний. Подождите, пока индикатор не покажет стабильное, установившееся значение, прежде чем печатать билет.
5. Взвешивание тары и брутто при одинаковых условиях. По возможности взвешивайте оба в одном направлении, в одно и то же время суток, с одним и тем же водителем и содержимым в кабине. Несоответствия в этих переменных влияют на точность веса нетто.
6. Запросите распечатку с отметкой времени и даты. Одновременная запись точно устанавливает, когда был измерен вес, что важно, если показания впоследствии будут оспорены или если достоверность калибровки станет проблемой.
7. Если ставки высоки, сверьтесь со вторыми весами. Для сделок с очень дорогостоящими товарами, где даже расхождение в 0,3% представляет собой значительные деньги, взвешивание на двух разных сертифицированных весах и получение среднего значения является оправданной практикой. Если два показания различаются более чем на 1%, возникает законный вопрос об одном или обоих приборах, требующий расследования.

Как требования к точности различаются в разных отраслях, использующих общественные весы

Одни и те же общественные весы используются в самых разных отраслях промышленности, и практическая значимость точности весов в них значительно различается.

Зерно и сельскохозяйственные товары

При получении зерна даже ошибка в 0,2% при поставке 25 тонн при текущих ценах на пшеницу может представлять собой значительную денежную разницу. Например, в Австралии перевалщики зерна в соответствии с законодательством об оптовых перевозках обязаны использовать проверенные мостовые весы, а производители сохраняют за собой право требовать повторного взвешивания, если они оспаривают зарегистрированную доставку. Финансовые ставки здесь означают, что операторы заинтересованы в поддержании высокой точности, а споры по аккредитации в этом секторе нередки.

Отходы и переработка

На станциях перевалки отходов используются общественные весы для определения платы за опрокидывание, которая обычно рассчитывается за тонну доставленного материала. Систематическое завышение даже на 1–2% означает, что с клиентов постоянно завышают цену. Нормативные проверки весов для объектов по сбору отходов выявили более высокие, чем в среднем, показатели несоблюдения требований в некоторых юрисдикциях, отчасти из-за суровых условий окружающей среды (сильное загрязнение, вибрация, влага), а отчасти потому, что коммерческие стимулы для операторов менее прямые, чем в торговле сырьевыми товарами. Пользователям, осуществляющим доставку на объекты по переработке отходов, рекомендуется проверять даты сертификации.

Правоприменение на автомобильном транспорте

Когда транспортные власти используют мостовые весы для определения того, перегружено ли транспортное средство, требования к точности приобретают юридический аспект. В Австралии Национальный закон о тяжелых транспортных средствах устанавливает допустимые допуски — транспортное средство не подвергается штрафам за незначительные перегрузки в пределах определенного диапазона допусков — что фактически означает, что неопределенность измерения на платформенных весах учитывается в нормативной базе. В Великобритании применяется аналогичный подход. Платформы правоохранительных органов подлежат более частой проверке, чем коммерческие общественные весы. во многих юрисдикциях, поскольку последствия неправильного прочтения распространяются на судебное преследование, а не только на финансовую корректировку.

Горное дело и разработки карьеров

В горнодобывающих предприятиях часто используются мостовые весы на месте для проверки полезной нагрузки самосвалов для расчета роялти и управления запасами. Вес руды или заполнителя, взвешенного за смену, напрямую влияет на выплаты роялти землевладельцам или государственным учреждениям. В этом контексте даже небольшие систематические ошибки, составляющие более тысячи тонн в месяц, приводят к большим разницам в долларах. Горнодобывающие компании обычно вкладывают средства в мостовые весы с более высокими техническими характеристиками, более жесткими допусками и более частой калибровкой, чем установленный законом минимум — стоимость калибровки тривиальна по сравнению со стоимостью спора о роялти.

Часто задаваемые вопросы о точности общественных весов

Являются ли общественные весы более точными, чем частные весы на месте?

Не обязательно намеренно, но часто на практике. Общественные весы подлежат обязательной проверке третьей стороной и проверяются государственными органами по торговым измерениям. Частные весы, устанавливаемые на месте, могут использовать такое же качественное оборудование и обеспечивать такую ​​же точность, но если они не сертифицированы в соответствии с торговыми стандартами, не существует независимой проверки правильности их работы. Сертифицированные частные весы и сертифицированные общественные весы одного и того же класса должны работать с одинаковым допуском.

Могу ли я доверять талону на общественных весах как законному подтверждению веса?

Да, при условии, что весы в настоящее время сертифицированы и билет содержит необходимую законодательную информацию — обычно имя оператора весов и номер лицензии, дату и время взвешивания, вес брутто и тары, а также вес нетто. В большинстве юрисдикций сертификат веса, выданный лицензированным оператором общественных весов, допускается в качестве доказательства веса в коммерческих спорах и судебных разбирательствах. Билет на весах с истекшим сроком действия или несертифицированный билет не имеет такой же юридической силы.

Как часто общественные весы не проходят калибровку?

Частота отказов зависит от страны, отрасли и возраста оборудования. Годовые отчеты австралийских торговых измерений исторически показывают, что уровень несоответствия весов, проверенных в любой конкретный год, составляет примерно 5–10%, причем отказ означает, что прибор превысил допустимые допуски. Большинство неисправностей незначительны и устраняются во время инспекционного визита, что не требует вывода весов из эксплуатации на длительный период. Категории высокого риска — мусороперерабатывающие предприятия и старые мостовые весы в суровых условиях — демонстрируют более высокий уровень несоблюдения требований.

Влияет ли дождь на точность весов?

Сам по себе дождь не оказывает существенного влияния на правильно загерметизированные современные весы. Однако стоячая вода на платформе создает собственную нагрузку, которая увеличивает показания полной массы — вес воды на палубе включен в общие измерения. Во время сильного дождя вода на стандартном поддоне грузовика может добавить 10–30 кг в зависимости от конструкции поддона. Для точного расчета веса нетто стоит учитывать погодные условия во время взвешивания, особенно для материалов, взвешиваемых по отношению к весу сухой тары, записанному ранее.

Что мне делать, если я считаю, что общественные весы дали мне неправильные показания?

Во-первых, поднимите этот вопрос у оператора весов и попросите его повторно взвесить, продемонстрировав нулевую проверку. Все документируйте — сфотографируйте табло индикатора, билет и положение автомобиля. Если вас не устраивает ответ оператора, обратитесь в соответствующий национальный или государственный орган по торговым измерениям. В Австралии это Национальный институт измерений (NMI). В Великобритании это местный офис по торговым стандартам. Эти органы имеют право проводить официальную проверку и, в случае обнаружения неисправности, расследовать, затронула ли та же проблема другие стороны.
