Как откалибровать весы с помощью никеля – Полное руководство

Короткий ответ: да, никель может откалибровать ваши весы.

Американский никель весит ровно 5.000 грамм , что делает его одним из самых надежных повседневных объектов для калибровки небольших цифровых весов. Если ваши весы показывают 5,00 г, когда вы кладете на них один никель, калибровка точна. Сложите два пятака, и вы получите 10,00 г; четыре пятака равны 20,00 г. Этот метод хорошо подходит для карманных, кухонных и ювелирных весов — любых устройств с максимальной емкостью менее нескольких сотен граммов.

Однако этот подход имеет четкие пределы. Для промышленного весового оборудования — особенно грузовые весы , также называемый весами — пятаки совершенно непрактичны. Грузовые весы обычно измеряют грузы весом от 20 000 до 80 000 фунтов. Для калибровки такой системы требуются сертифицированные испытательные гири, торговая документация и, во многих юрисдикциях, лицензированный инспектор. Понимание того, где никелевый метод применим, а где нет, является основой практики интеллектуальной калибровки весов.

Почему никель является надежным эталоном для калибровки

Монетный двор США придерживается строгих требований к никелю с 1866 года. Каждая монета должна весить 5.000 грамм with a tolerance of ±0.194 grams , хотя на практике большинство пятицентовых монет в обращении попадают в гораздо более узкий диапазон. Монета состоит из 75% меди и 25% никеля, и этот состав устойчив к значительному окислению или потере массы с течением времени при нормальных условиях.

По сравнению с другими обычными монетами никель выделяется тем, что его масса представляет собой круглое число в метрической системе. Четвертинки весят 5,670 г, десятицентовые монеты весят 2,268 г, а пенни весят 2,500 г — ни один из них не дает точных эталонных значений в 5 г или 10 г, от которых выигрывает калибровка. Удобный для метрических показателей вес никеля стал причиной того, что он стал популярной монетой для любителей, ювелиров и владельцев малого бизнеса, которым нужна быстрая проверка калибровки.

Тем не менее, сильно изношенный никель может потерять измеримую массу. Монеты, находящиеся в обращении десятилетиями, могут весить всего 4,8 г. Для критически важных задач всегда используйте более новые монеты или, что еще лучше, инвестируйте в сертифицированный набор калибровочных гирь, который вы можете приобрести в Интернете менее чем за 20 долларов.

Шаг за шагом: как откалибровать небольшие цифровые весы с помощью никеля

Внимательно следуйте этому процессу. Спешка с калибровкой противоречит цели и может привести к постоянным ошибкам измерений.

Шаг 1 — Выберите устойчивую поверхность

Поместите весы на плоскую твердую поверхность вдали от источников вибрации, таких как вентиляционные отверстия, стиральные машины или пешеходные зоны. Даже незначительные вибрации вызывают колебания показаний. Хорошо подойдет гранитная столешница или стол из цельного дерева. Не размещайте весы рядом с открытыми окнами, где потоки воздуха могут повлиять на показания весоизмерительного датчика.

Шаг 2 — Включите питание и дайте время на прогрев

Включите весы и дайте им постоять не менее от 3 до 5 минут перед калибровкой. Тензодатчики чувствительны к изменениям температуры, а весы, хранившиеся в холодной машине или теплом шкафу, будут смещаться в течение первых нескольких минут работы. Ожидание позволяет внутренней электронике достичь теплового равновесия.

Шаг 3 — Обнуление шкалы

Уберите все с платформы весов. Нажмите кнопку «Тарировать» или «Ноль». На дисплее должно отображаться ровно 0,00 г. Если он не возвращается к нулю самостоятельно, проверьте, не касается ли платформа стены или предмета сбоку, что может вызвать механическое смещение.

Шаг 4 — Войдите в режим калибровки

Большинство цифровых весов имеют специальный режим калибровки, доступ к которому осуществляется путем удержания определенной кнопки (часто с надписью «CАL» или «MODE») в течение 3–5 секунд. На дисплее обычно отображается «CAL», за которым следует ожидаемый целевой вес. Если вы не уверены, какую кнопку удерживать, обратитесь к руководству по эксплуатации весов — некоторые бренды требуют одновременного нажатия двух кнопок.

Шаг 5 — Поместите никель на платформу

Когда на дисплее появится надпись «CAL 5» или подобная подсказка, поместите один никель США в центр платформы. Центрирование имеет значение: при размещении со смещением от центра показания веса могут отличаться от истинного веса на 0,1–0,3 г на весах низкого качества из-за неравномерного распределения тензодатчиков.

Шаг 6 — Подтвердите и проверьте

Весы обработают введенные данные и вернутся в нормальный режим взвешивания. Удалите никель, обнулите его, затем поместите обратно. Теперь показания должны отображаться 5,00 г . Протестируйте с двумя никелями (10,00 г) и четырьмя никелями (20,00 г), чтобы проверить линейность во всем диапазоне. Если показания значительно отклоняются при более высоких весах, возможно, вашим весам потребуется обслуживание или замена.

Распространенные проблемы с калибровкой и способы их устранения

Даже после выполнения описанных выше действий некоторые весы ведут себя непредсказуемо. Вот наиболее частые проблемы и их практические решения.

Весы не удерживают ноль

Если показания дисплея колеблются от -0,1g до 0,1g, а на платформе ничего нет, наиболее вероятными виновниками являются вибрация, движение воздуха или разряженная батарея. Сначала замените батарейки: низкое напряжение является распространенной и упускаемой из виду причиной ошибочных показаний. Если дрейф продолжается, переместите весы и защитите их от воздушных потоков.

Режим калибровки не активируется

Некоторые весы начального уровня, особенно те, которые продаются без руководства пользователя, имеют калибровку, заблокированную процедурой возврата к заводским настройкам. Попробуйте удерживать кнопку питания в течение 10 секунд, пока дисплей не перезагрузится. Другие требуют определенной последовательности нажатий кнопок, которая зависит от бренда. Поиск номера модели рядом с «процедурой калибровки» в Интернете обычно дает правильные шаги.

Показания постоянно отклоняются на фиксированную величину

Если ваш никель постоянно показывает 4,7 г или 5,3 г, несмотря на многочисленные попытки калибровки, возможно, внутренний диапазон регулировки весов исчерпан или тензодатчик вышел за пределы того, что может исправить программная коррекция. На этом этапе замена весов более экономична, чем их ремонт, особенно для устройств стоимостью менее 50 долларов.

Показания различаются в зависимости от того, где находится объект.

Помещение одного и того же никеля в угол по отношению к центру платформы дает разные показания на некоторых шкалах. Это указывает на проблему с конфигурацией тензодатчика. В высококачественных весах используется несколько датчиков силы или один прецизионный датчик с угловой коррекцией. Бюджетные шкалы часто используют одну ячейку без коррекции угла, что делает обязательным согласованное центрирование элементов.

Калибровка по никелю или сертифицированные наборы гирь: что следует использовать?

Никелевый метод удобен, но не авторитетен. Вот сравнение, которое поможет вам решить, какой подход подходит вашей ситуации.

Для личного использования — взвешивания кофе, перезарядки боеприпасов, порционирования еды — никелевый метод вполне достаточен. Для любой коммерческой сделки, в которой вес определяет цену, вам необходим как минимум вес, отслеживаемый NIST, и, в идеале, сертифицированная служба калибровки по документированному графику.

Как работает калибровка грузовых весов — совершенно другой процесс

A грузовые весы — также называемые мостовыми или осевыми весами — работают на принципиально иной шкале точности и регулирования, чем кухонные или карманные весы. Хотя никелевый метод хорош для небольших устройств, калибровка автомобильных весов требует участия государственных инспекторов, сертифицированных многотонных испытательных гирь и строгих требований законодательства.

Большинство автомобильных весов имеют максимальную вместимость между 80 000 и 100 000 фунтов (приблизительно от 36 000 до 45 000 кг), что соответствует федеральному предельному весу транспортных средств для автомагистралей США. Платформа весов может иметь длину от 10 до 70 футов, забетонирована и оборудована от 6 до 12 тензодатчиками, подключенными параллельно. Каждый тензодатчик должен быть проверен индивидуально на точность выходных данных, а вся система должна быть проверена как единое целое.

Кто выполняет калибровку грузовых весов?

В Соединенных Штатах калибровка автомобильных весов регулируется Справочником 44 Национального института стандартов и технологий (NIST), а также законами о мерах и весах отдельных штатов. В большинстве штатов требуется ежегодная калибровка, проводимая лицензированным специалистом по весам или государственным инспектором. Отрасли промышленности, которые в значительной степени полагаются на грузовые весы — сельское хозяйство, разработка карьеров, утилизация отходов, логистика — часто планируют калибровку каждые 6 месяцев или после любого значительного механического события, такого как удар молнии или сильное столкновение транспортного средства с весами.

Сертифицированный метод испытательного веса

Наиболее распространенный метод калибровки грузовых весов использует испытательный грузовик, загруженный сертифицированными грузами. Типичная процедура включает в себя транспортное средство известного веса — часто грузовик с сдвоенной осью, нагруженный сертифицированными чугунными или стальными грузами, — которое перемещается по весам в нескольких положениях. Техник записывает показания весов в каждой позиции и сравнивает их с сертифицированным весом автомобиля. Регулировки производятся с помощью индикатора весов (распределительной коробки или цифрового контроллера) до тех пор, пока показания не упадут в допустимые пределы, которые в соответствии с Руководством 44 NIST составляют ±0,1% от приложенной нагрузки для большинства коммерческих приложений.

Метод замены автомобильных весов

При отсутствии сертифицированных испытательных гирь достаточной массы технические специалисты могут использовать метод замены: транспортное средство с неизвестной, но стабильной массой взвешивается на эталонных весах, а затем подвозится к калибруемым весам. Этот метод менее предпочтителен, поскольку он вносит неопределенность в точность эталонной шкалы, но он приемлем в некоторых юрисдикциях при условии надлежащего документирования.

Электронная калибровка и настройка тензодатчиков

В современных автомобильных весах используются цифровые системы тензодатчиков, которые позволяют электронно регулировать выходной сигнал отдельных ячеек. Техник подключает ноутбук или портативное устройство к распределительной коробке и просматривает выходной сигнал в милливольтах от каждой ячейки. Ячейки, выдающие существенно разные выходные данные при одинаковой приложенной нагрузке, указывают на механические проблемы — мусор под шкалой, поврежденные тензодатчики или заедание на контрольных стержнях. Эти физические проблемы необходимо решить до электронной настройки, поскольку программная коррекция не может компенсировать структурные проблемы.

Признаки того, что весы вашего грузовика нуждаются в калибровке

Операторы автомобильных весов часто замечают проблемы с точностью еще до официального осмотра. Следите за этими предупреждающими знаками:

• Транспортные средства, вес которых на весах вашего грузовика постоянно отличается от веса на ближайшей государственной станции взвешивания более чем на 500 фунтов
• Показания, которые изменяются в зависимости от того, на какой части шкалы весов расположена ось.
• Индикатор, отображающий код ошибки, связанной с дисбалансом тензодатчика.
• Видимые повреждения платформы весов, проверочных стержней или крепежа тензодатчика.
• Недавнее наводнение, цикл замерзания-оттаивания или землетрясение, которые могли сдвинуть основу масштаба.
• Юридические жалобы или возвраты платежей от клиентов, оспаривающих вес груза

Любая из этих ситуаций требует немедленной проверки квалифицированным специалистом, а не ожидания ежегодного цикла калибровки.

Частота калибровки грузовых весов и нормативные требования

Требуемая частота калибровки автомобильных весов зависит от юрисдикции, отрасли и объема использования. В таблице ниже обобщены типичные требования в различных секторах.

Помимо нормативных минимумов, крупномасштабные операции выигрывают от более частых проверок калибровки. Обработка грузовых весов 200 и более транзакций в день механический износ быстро накапливается, и даже ошибка в 0,5% при таком объеме может привести к значительным финансовым расхождениям за квартал.

Поддержание точности весов между событиями калибровки

Калибровка — это событие в определенный момент времени. То, что происходит между калибровками, определяет, как долго будет сохраняться эта точность.

Для малых масштабов

• Храните весы в условиях стабильной температуры. Зимой не оставляйте его в автомобиле на ночь — холодные циклы подвергают нагрузке датчик нагрузки и паяные соединения на плате.
• Регулярно очищайте платформу. Даже тонкая пленка высохшей жидкости на платформе может увеличить массу или вызвать механическое трение.
• Заменяйте батарейки заранее. Большинство цифровых весов показывают отклонение результатов измерений в течение последних 20% срока службы батареи, задолго до того, как активируется индикатор низкого заряда батареи.
• Выполняйте быструю проверку никеля еженедельно, если весы используются ежедневно для целей, где важна точность.

Для грузовых весов

• Поддерживайте яму (пространство под декой весов) в чистоте и сухости. Стоячая вода разъедает тензодатчики и проводку в течение нескольких месяцев.
• Ежемесячно проверяйте болты бампера и шатуны. Незакрепленное оборудование вызывает механическое заедание, которое проявляется в виде ошибочных показаний.
• Ведите журнал калибровки. Документируйте каждое посещение сервиса, регулировку и аномальные показания. Этот журнал часто требуется для сертификации легальной торговли и имеет неоценимое значение при устранении повторяющихся проблем.
• Избегайте движения перегруженных транспортных средств по шкале. Повторяющаяся перегрузка может привести к необратимой деформации датчиков веса, которые рассчитаны на определенную максимальную безопасную нагрузку — обычно 150 % номинальной мощности весов до того, как произойдет необратимое повреждение.
• Используйте эталонный автомобиль известного веса еженедельно или ежемесячно для выборочной проверки точности между посещениями профессиональной калибровки.

Юридические и финансовые последствия неточной калибровки весов

Для небольших масштабов плохая калибровка означает неточные рецепты или непостоянные порции продукта. Для грузовых весов ставки существенно выше.

Показания весов грузовика 1% выше при нагрузке в 40 000 фунтов вес завышается на 400 фунтов. В торговле зерном, где оплата производится за бушель, а бушель кукурузы весит 56 фунтов, это соответствует примерно 7 бушелям, что составляет примерно 28 долларов США при цене 4 доллара США за бушель. При совершении 100 ежедневных транзакций эта ошибка в один процент обходится фермеру или покупателю в 2800 долларов в день. За 90-дневный сезон сбора урожая это составит 252 000 долларов за неправильно измеренное зерно.

Помимо финансовых потерь, использование некалиброванных торговых весов является нарушением нормативных требований. Штрафы различаются в зависимости от штата, но обычно варьируются от От 500 до 10 000 долларов за нарушение , а повторные правонарушители могут столкнуться с приостановлением действия своей бизнес-лицензии. В некоторых штатах инспекторы по мерам и весам проводят проверки без предварительного уведомления, и неудачная проверка может привести к тому, что весы будут опломбированы и выведены из эксплуатации до тех пор, пока лицензированный техник не исправит и не проведет повторную сертификацию.

Для логистических компаний грузовые весы, выходящие за пределы допуска, могут привести к выдаче показаний о превышении веса, если грузы выдаются на основании неточных показаний весов, поскольку федеральный закон возлагает на грузоотправителя ответственность за обеспечение того, чтобы грузы не превышали установленные законом пределы веса, независимо от того, что сообщают его весы.

Выбор подходящего масштаба для вашего приложения

Часть обеспечения точности калибровки начинается с выбора оборудования, соответствующего поставленной задаче. Весы, рассчитанные на 200 г, невозможно использовать с грузами массой 2 кг, и ожидается, что они останутся точными. Тот же принцип действует и на промышленном уровне.

Соответствие мощности применению

Как правило, используйте весы в пределах от 10% до 90% номинальной мощности для лучшей точности. В нижней части диапазона весы имеют плохое разрешение по отношению к нагрузке. В верхней части тензодатчики подвергаются сильным механическим нагрузкам и изнашиваются быстрее. Для грузовых весов, рассчитанных на 80 000 фунтов, это означает, что оптимальный рабочий диапазон составляет примерно от 8 000 до 72 000 фунтов, что удобно для большинства разрешенных конфигураций грузовиков.

Платформенные и осевые весы для грузовых автомобилей

Полноплатформенные весы для грузовых автомобилей взвешивают весь автомобиль за один проход, обеспечивая наиболее точную полную массу автомобиля. Осевые весы взвешивают одну группу осей за раз и суммируют показания. Это полезно для портативных или временных установок, но, как правило, они менее точны, чем полноразмерные платформенные весы, особенно когда транспортное средство все еще движется во время измерения. Для осевых весов требуется собственная процедура калибровки, и к ним предъявляются другие требования к допускам в соответствии с Руководством 44 NIST.

Цифровые и аналоговые индикаторы

В современных автомобильных весах практически повсеместно используются цифровые индикаторы с внутренними аналого-цифровыми преобразователями. Эти системы обладают преимуществами, включая регистрацию данных, подключение к программному обеспечению управления грузовиком и электронную калибровку без ручной регулировки диапазона. Однако они имеют свои собственные виды сбоев — ошибки прошивки, ошибки связи USB и сбои дисплея, которые можно принять за проблемы с калибровкой. Всегда исключайте проблемы на уровне индикатора, прежде чем предполагать проблему с тензодатчиком.

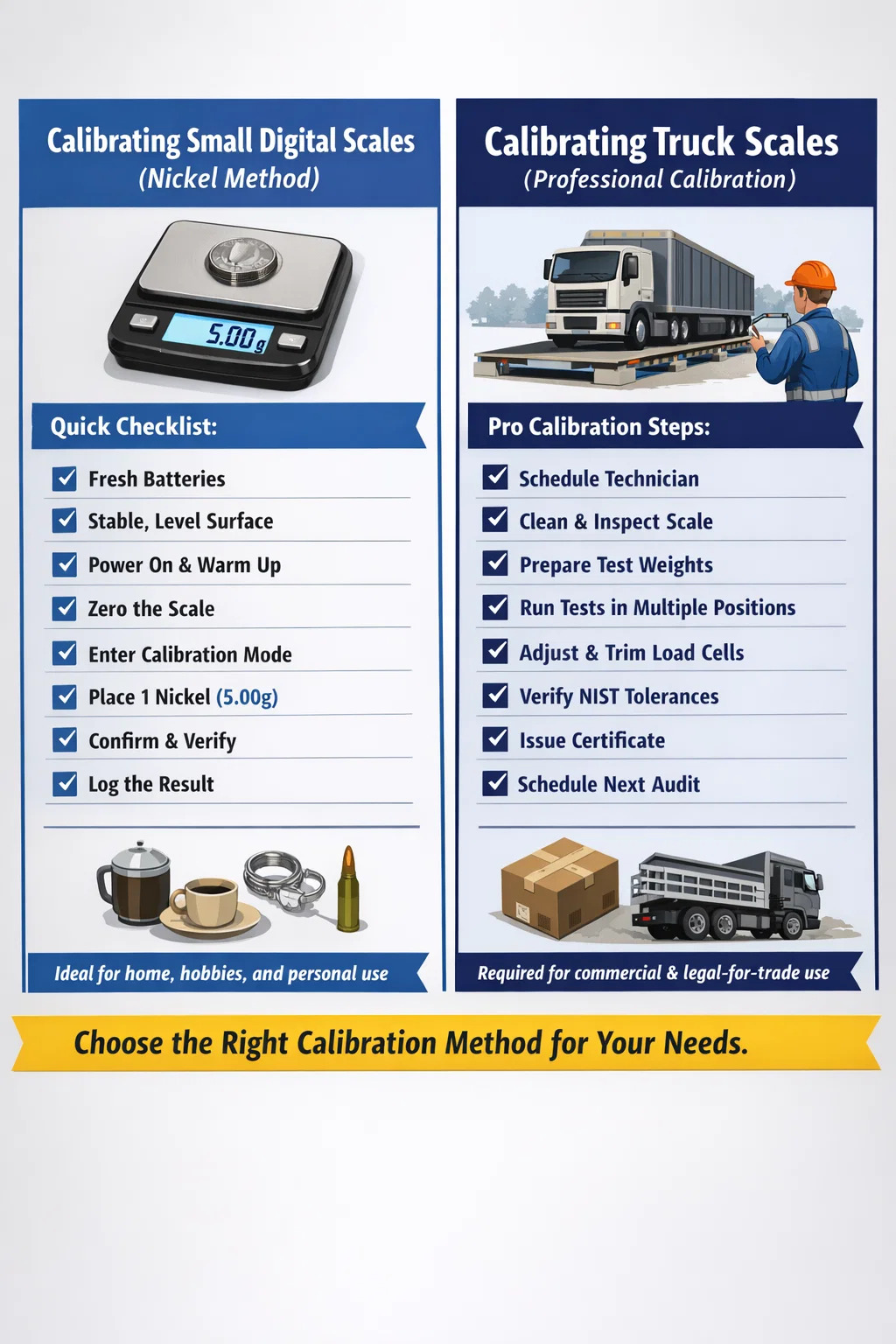

Краткий справочник: Контрольный список калибровки для небольших весов и автомобильных весов

Используйте соответствующий список для вашего типа весов до и после калибровки.

Малая цифровая шкала (никелевый метод)

1. Убедитесь, что батареи свежие или полностью заряжены
2. Поместите на ровную, не подверженную вибрации поверхность.
3. Включите питание и подождите 3–5 минут.
4. Обнулите весы, если на платформе ничего нет
5. Войдите в режим калибровки в соответствии с инструкциями производителя.
6. Поместите один или несколько пятицентовых монет США (5,00 г каждый) по центру платформы.
7. Убедитесь, что весы принимают калибровочную гирю.
8. Проверьте, используя несколько известных гирь во всем диапазоне весов.
9. Задокументируйте дату и результат

Грузовые весы (профессиональная калибровка)

1. Назначьте лицензированного техника по весам или государственного инспектора
2. Перед посещением очистите весы и яму.
3. Визуально осмотрите тяги, болты бампера и кабели тензодатчиков.
4. Убедитесь, что прошивка индикатора актуальна.
5. Подготовьте сертифицированные испытательные гири или сертифицированный испытательный автомобиль.
6. Запустите тестовый груз в нескольких положениях на деке.
7. При необходимости отрегулируйте обрезку или диапазон тензодатчика.
8. Убедитесь, что все позиции соответствуют допускам NIST Handbook 44.
9. Получите и сохраните сертификат калибровки
10. Запланируйте следующую дату калибровки и разместите ее на видном месте на весах
