Как откалибровать грузовые весы: пошаговое руководство

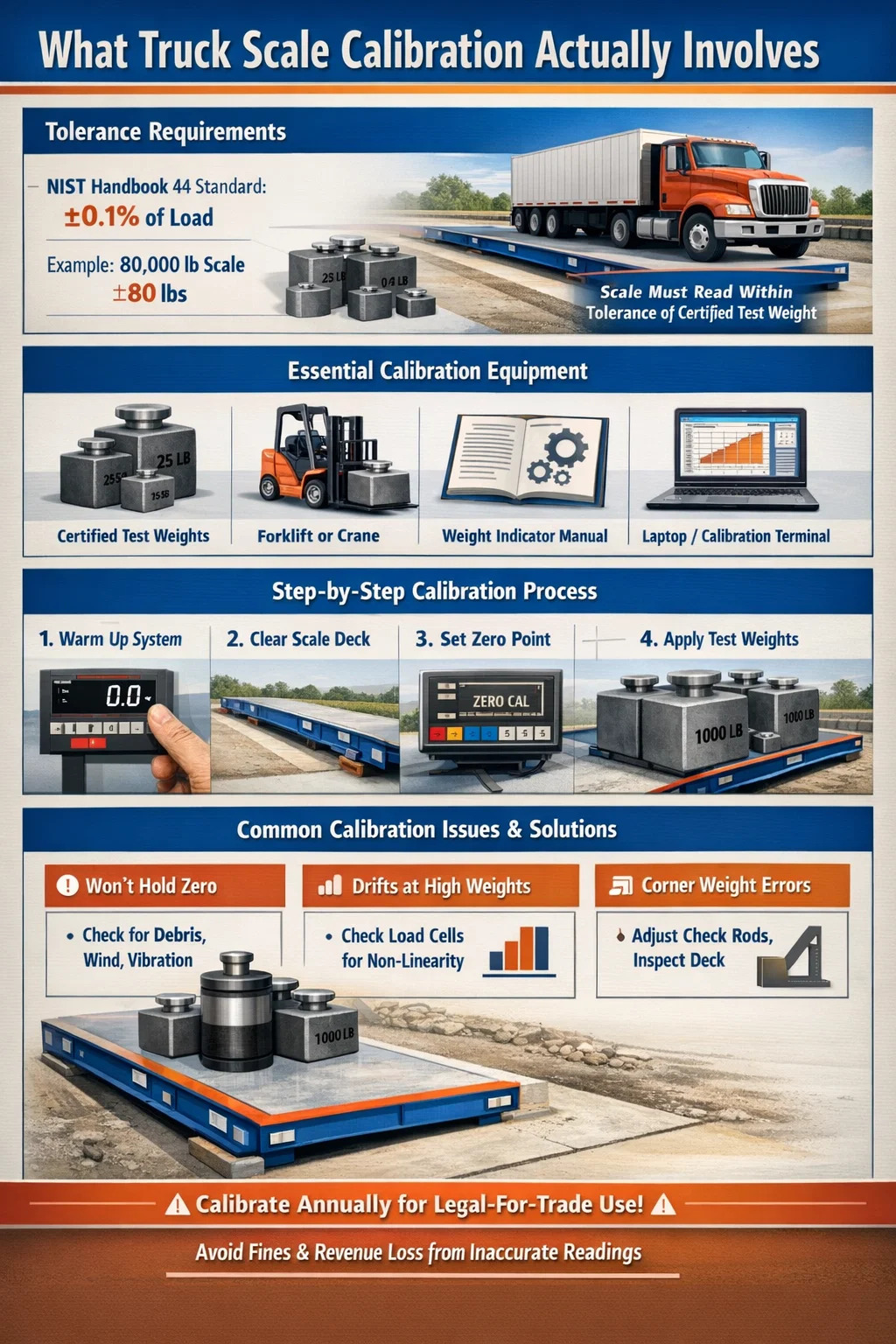

Прямой ответ: что на самом деле включает в себя калибровка грузовых весов

Калибровка грузовые весы означает настройку внутренних настроек весов таким образом, чтобы показания веса, которые они выдают, соответствовали известным эталонным весам в пределах приемлемого допуска. Для большинства коммерческих весов для грузовых автомобилей этот допуск составляет ±0,1% от приложенной нагрузки , как определено в Справочнике 44 Национального института стандартов и технологий (NIST). На практике это означает, что весы для грузовых автомобилей массой 80 000 фунтов должны показывать показания в пределах ± 80 фунтов от сертифицированного испытательного веса в любой заданной точке нагрузки.

Этот процесс включает в себя размещение сертифицированных испытательных гирь или загруженного транспортного средства известного веса на платформе весов, считывание выходных данных индикатора и настройку параметров калибровки в индикаторе веса или распределительной коробке до тех пор, пока отображаемые показания не попадут в пределы допуска. Большинство современных цифровых весов для грузовых автомобилей используют программную регулировку диапазона и нуля, в то время как более старые аналоговые системы могут потребовать изменения физического потенциометра.

Калибровка не является обязательной для коммерческих приложений. Если ваши автомобильные весы используются для коммерческих операций — выставления счетов по весу, соблюдения требований правительства или продаж товаров, регулируемых Министерством сельского хозяйства США — они должны быть откалиброваны и сертифицированы лицензированным инспектором по мерам и весам с интервалами, определяемыми вашим штатом или юрисдикцией, обычно каждые от шести до двенадцати месяцев .

Оборудование, которое вам понадобится перед началом калибровки автомобильных весов

Попытка калибровки без соответствующего оборудования приводит к ненадежным результатам. Вот что требуется для правильной настройки калибровки грузовых весов:

• Сертифицированные испытательные гири: Чугунные гири класса F, сертифицированные государственным органом по мерам и весам. Для калибровки автомобильных весов с полной вместимостью в идеале желательно, чтобы тестовые гири составляли не менее 50 % номинальной мощности весов. Для весов с грузоподъемностью 100 000 фунтов требуется минимум 50 000 фунтов сертифицированных тестовых гирь для значимой многоточечной калибровки.
• Индикатор веса или руководство по контроллеру: Каждая модель индикатора имеет определенную последовательность ввода калибровки. Распространенные бренды включают Mettler Toledo, Rice Lake, Fairbanks и Cardinal. Без руководства вы не сможете правильно войти в режим калибровки.
• Вилочный погрузчик или кран: Сертифицированные испытательные гири для автомобильных весов весят от сотен до тысяч фунтов каждая. Вам понадобится подъемное оборудование, подходящее для этой работы.
• Лист записи калибровки: Документируйте каждое размещение испытательного груза, показания индикатора и внесенную регулировку. Это обязательно для сертификации, разрешенной для коммерческой деятельности, и полезно для диагностики отклонения с течением времени.
• Ноутбук или терминал настройки (для цифровых систем): Многие современные автомобильные весы подключаются через RS-232 или USB к интерфейсу конфигурации. Программные инструменты, такие как CalFree от Mettler Toledo или Revolution от Rice Lake, упрощают этот процесс.
• Указатель уровня и температуры: Платформа весов должна быть ровной и учитывать температуру окружающей среды. Тензодатчики имеют номинальный диапазон температурной компенсации, обычно от -10°С до 40°С . Калибровка за пределами этого диапазона приводит к неточным результатам.

Если сертифицированные испытательные гири недоступны, некоторые предприятия используют метод замены транспортным средством с точно известным весом, подтвержденным сторонними сертифицированными весами непосредственно перед использованием. Этот подход приемлем для внутренней проверки, но, как правило, не принимается инспекторами для легальной сертификации.

Пошаговый процесс калибровки весов WW или любых грузовых весов

Следующая процедура применима к большинству цифровых автомобильных весов, монтируемых на яме и на поверхности. Действия могут незначительно отличаться в зависимости от марки индикатора и конфигурации весоизмерительного датчика.

Шаг 1. Прогрейте систему

Включите индикатор веса и дайте ему прогреться в течение как минимум от 15 до 30 минут . Электронным компонентам индикатора и тензодатчиков требуется термостабилизация для получения стабильных показаний. Калибровка холодной или недавно включенной системы приводит к появлению ошибок дрейфа, которые могут не проявиться до тех пор, пока оборудование не достигнет рабочей температуры.

Шаг 2. Полностью очистите колоду весов

Удалите с платформы весов весь материал, транспортные средства, мусор и стоячую воду. Даже небольшое количество материала — 50 фунтов гравия или лужа воды — испортит вашу нулевую отметку. Осмотрите яму для накипи на предмет скопления отложений, особенно в установках, расположенных ниже уровня земли. Прижатие осадков к нижней части деки создает механическое сопротивление, которое снижает точность во всем диапазоне взвешивания.

Шаг 3: Установите нулевую точку

Получите доступ к меню калибровки на индикаторе веса. Точная последовательность клавиш зависит от модели — например, на Rice Lake 920i вы удерживаете клавишу ZERO в течение трех секунд в режиме настройки; на Mettler Toledo IND560 вы перемещаетесь по меню обслуживания. В режиме калибровки примените калибровку нуля, при этом на шкале ничего не будет. Индикатор регистрирует ненагруженный выходной сигнал тензодатчиков в милливольтах в качестве нулевой контрольной точки. Не нажимайте кнопку нуля на обычном рабочем экране. — применяется только программное смещение, а не настоящий калибровочный ноль.

Шаг 4: Примените вес диапазона

Поместите сертифицированные испытательные гири на платформу весов. Для наиболее точной калибровки диапазона испытательная гиря должна быть не менее 25% емкости весов , предпочтительно 50% или выше. Распределите вес как можно более равномерно по поверхности деки. Введите точное известное значение веса в меню калибровки индикатора и подтвердите калибровку диапазона. Теперь индикатор сопоставляет выходное напряжение в милливольтах при этой нагрузке с введенным значением веса, устанавливая линейную калибровочную крутизну.

Шаг 5. Выполните многоточечные проверки линейности

После установки нуля и диапазона проверьте точность в нескольких точках нагрузки. Снимите тестовые гири, убедитесь, что дисплей возвращается к нулю, затем постепенно добавляйте гири и записывайте показания при 25 %, 50 %, 75 % и 100 % емкости. Каждое показание должно соответствовать допускам NTEP или OIML для этой нагрузки. Если среднее значение выходит за пределы допуска, возможно, у тензодатчиков проблемы с линейностью, или подстроечные потенциометры распределительной коробки нуждаются в настройке для балансировки выходных сигналов отдельных ячеек.

Шаг 6. Проведите испытания на угловую нагрузку

Поместите известную гирю в каждый сектор весов по отдельности и запишите показания с каждой позиции. На правильно откалиброванных и сбалансированных автомобильных весах один и тот же вес должен быть показан в пределах ±0,1% от приложенной нагрузки независимо от того, где на палубе он расположен. Значительные отклонения от угла к углу указывают на механическую проблему — погнутую деку, тензодатчик с пониженной выходной мощностью или заедание шатуна, — а не на проблему с калибровкой. Корректировка калибровки для компенсации механического дефекта не устранит основную проблему и может ухудшить точность при других положениях нагрузки.

Шаг 7. Задокументируйте и зафиксируйте калибровку

Запишите все использованные испытательные гири, места их размещения, показания индикаторов до и после регулировки, температуру окружающей среды, дату и имя человека, выполняющего калибровку. Большинство индикаторов, разрешенных для торговли, имеют калибровочную печать или параметр безопасности, который необходимо использовать после калибровки, чтобы предотвратить несанкционированные изменения — используйте его. Прикрепите к своим записям сертификат калибровки от поставщика контрольной гири. Эти документы необходимы для любой государственной проверки и являются вашей юридической документацией в случае коммерческого спора.

Стандарты допусков, которые должен знать каждый оператор автомобильных весов

Понимание стандартов допусков поможет вам правильно интерпретировать результаты калибровки и узнать, когда весы действительно нуждаются в настройке, а когда они работают в пределах спецификации.

Допуск на техническое обслуживание — это порог, при котором находящиеся в эксплуатации весы должны быть изъяты из разрешенного коммерческого использования и повторно откалиброваны. Обычно это вдвое больше допустимого допуска. Весы, показания которых находятся в пределах допусков технического обслуживания, но за пределами допуска приемки, могут продолжать коммерческую эксплуатацию до следующей плановой проверки, после чего их необходимо повторно откалибровать, чтобы они прошли проверку.

Распространенные проблемы с калибровкой грузовых весов и способы их устранения

Масштаб не будет удерживать ноль

Если показания весов отклоняются от нуля после калибровки — скажем, показывают 20 фунтов или -15 фунтов в течение нескольких минут после установки нуля, а на палубе ничего нет — причина почти всегда связана с окружающей средой, а не с ошибкой калибровки. Проверьте ветровую нагрузку на деку при открытых установках, вибрацию от близлежащего оборудования, тепловое расширение рамы весов или попадание мусора на нижнюю часть деки. Сначала исправьте физическое состояние, а затем повторите калибровку.

Чтение точное при малых весах, но дрейфует при высоких

Эта закономерность — когда тест на 20 000 фунтов показывает правильно, а тест на 60 000 фунтов показывает высоту на 200 фунтов — указывает на проблему нелинейности. Наиболее вероятной причиной является тензодатчик с ухудшенными характеристиками выходной кривой, часто в результате перегрузки или коррозионного повреждения. Диагностика тензодатчика с использованием милливольтметра покажет, какой элемент дает нелинейный выходной сигнал при увеличении нагрузки. Замена этой ячейки и повторная калибровка решат проблему. Простая регулировка калибровки диапазона не исправит нелинейную ячейку — она исправит одну точку нагрузки, ухудшив другие.

Расхождения в весе углов более 0,2%

Отклонения от угла к углу, выходящие за пределы допуска, почти всегда имеют механическую причину. Обычными виновниками являются контрольные стержни — горизонтальные ограничительные звенья на грузовых весах, — которые отрегулированы слишком туго, не позволяя платформе свободно перемещаться по тензодатчикам. Ослабьте натяжение шатуна до тех пор, пока не появится небольшой свободный ход (обычно От 1/16 до 1/8 дюйма ) и повторите тест. Также проверьте контакт палубы со стенками ямы, который действует как механическое обходное пространство вокруг датчиков веса и снижает видимый вес грузов, расположенных рядом с точкой контакта.

Индикатор показывает код ошибки вместо веса

Коды ошибок во время калибровки обычно указывают на то, что индикатор не может обнаружить действительный сигнал в милливольтах от тензодатчиков. Проверьте все кабельные соединения в распределительной коробке и индикаторе. Измерьте напряжение возбуждения — большинство систем работает 10 В постоянного тока возбуждения — и убедитесь, что оно соответствует спецификации. Поврежденный кабель тензодатчика может пройти визуальный осмотр, но внутри все равно останется оборванный провод; проверка целостности цепи мультиметром более надежна, чем визуальная проверка.

Калибровка проходит немедленно, но не выполняется в течение нескольких дней

Быстрое отклонение калибровки после успешного сеанса калибровки предполагает попадание влаги в тензодатчик или распределительную коробку. Вода изменяет электрическое сопротивление внутренних компонентов, изменяя выходное напряжение в милливольтах без какого-либо изменения физической нагрузки. Осмотрите все точки ввода кабелепроводов и уплотнения распределительной коробки. Сжатый воздух, продуваемый через трубопровод, иногда может временно удалить влагу, но тензодатчик с внутренним повреждением от воды потребует замены — его высыхание не восстанавливает первоначальную точность.

Как часто следует калибровать грузовые весы

Частота калибровки зависит от того, как используются весы, сколько они весят и какие нормативные требования применяются. Вот практические ориентиры:

• Легальное коммерческое использование: В большинстве штатов США требуется ежегодная проверка и повторная сертификация лицензированным представителем мер и весов. Некоторые крупномасштабные операции в некоторых штатах требуют проверки раз в полгода.
• Высокопроизводительные мощности (100 фур в сутки): Рассмотрите возможность ежеквартальной внутренней проверки с использованием испытательного автомобиля известной массы с полной сертифицированной калибровкой ежегодно или после любого значительного технического обслуживания.
• После любого события перегрузки: Если транспортное средство значительно превышает номинальную грузоподъемность весов (для весов весом 100 000 фунтов это означает нагрузку примерно более 120 000 фунтов), проверка калибровки обязательна. Перегрузки могут привести к необратимой деформации датчиков веса.
• После структурного ремонта или замены индикатора: При каждом изменении компонента, находящегося непосредственно на пути сигнала взвешивания, требуется повторная калибровка, прежде чем весы вернутся в эксплуатацию.
• После экстремальных погодных явлений: Наводнение, температура замерзания ниже номинального диапазона весоизмерительного датчика или сильный ветер, который мог вызвать попадание мусора на палубу, требуют проверочной проверки перед возобновлением коммерческого использования.

Между формальными калибровками ежедневные проверки нуля являются простой и эффективной практикой мониторинга. Если на деке ничего нет, индикатор должен показывать ноль в пределах ±1 деления дисплея. Если показания постоянно выходят за пределы этого диапазона, проведите расследование до следующей запланированной калибровки, а не ждите.

Профилактическое обслуживание, обеспечивающее стабильность калибровки весов грузовых автомобилей

Точность калибровки зависит не только от самого события калибровки — это результат постоянного обслуживания между сеансами калибровки. При хорошем обслуживании грузовые весы сохраняют калибровку гораздо дольше и требуют меньше регулировок при каждой проверке.

Очистка ямы для сооружений ниже уровня земли

Яму для накипи следует очищать как минимум два раза в год , чаще в средах с тяжелым илом, зерновой пылью, угольной пылью или другими мелкими материалами. Накопленный материал в яме создает давление на деку вверх, что искусственно завышает показания. Весы, которые после влажной зимы показывают вес на 200 фунтов больше фактического, обычно являются проблемой грязной ямы, а не проблемой калибровки. Откачка стоячей воды и удаление осадка восстанавливают точность без изменения настроек калибровки.

Проверка тензодатчиков и кабелей

Ежегодно проверяйте кабели и трубопроводы тензодатчиков на предмет повреждений грызунами, коррозии разъемов и физических повреждений от транспортных средств, выезжающих с пандуса на кабелепровод. Одно-единственное ухудшенное кабельное соединение может добавить шум измерения от 50 до 150 фунтов ко всем чтениям. Монтажные детали тензодатчика — болты, монтажные ножки и бамперные блоки — должны быть проверены на предмет коррозии и затянуты в соответствии со спецификацией во время той же проверки.

Состояние рампы подхода и выхода

Поврежденные или неровные пандусы приводят к тому, что транспортные средства въезжают на платформу под углом или когда одна ось уже частично находится на подъезде. Это может привести к противоречивым показаниям для одного и того же транспортного средства в зависимости от скорости приближения и угла. Пандусы подхода должны находиться на одном уровне с весовой площадкой и поддерживаться через равные промежутки времени. Перепад высот более чем 1/2 дюйма между поверхностью рампы и платформой весов требует ремонта.

Контроль влажности распределительной коробки

Многие сбои в калибровке связаны с наличием влаги в распределительной коробке, а не с реальным сдвигом калибровки. Ежегодно заменяйте пакеты с влагопоглотителем в распределительной коробке. Осмотрите уплотнение кабелепровода в точке входа в распределительную коробку — наиболее распространенный путь проникновения влаги — и повторно загерметизируйте соответствующим герметиком для кабелепровода, если видны какие-либо зазоры. Если распределительная коробка установлена ​​в месте, подверженном стоячей воде или затоплению, рассмотрите возможность ее перемещения на более высокое место.

Калибровка своими руками или наем сертифицированного специалиста по взвешиванию

Калибровать ли грузовые весы самостоятельно или нанять сертифицированного специалиста, зависит от области применения и того, чего вы пытаетесь достичь.

• Внутренняя проверка (нелегальная для торговли): Если у вас есть сертифицированные эталонные гири, есть доступ к руководству по калибровке индикатора и весы используются исключительно для внутреннего контроля процесса, калибровка собственными силами осуществима и экономически эффективна. Опытный техник по техническому обслуживанию может выполнить это, пройдя соответствующую подготовку.
• Торговая сертификация: Это должно быть выполнено или засвидетельствовано официальным лицом, имеющим государственную лицензию на меры и весы. Никакая внутренняя калибровка не позволяет весам использоваться в коммерческих целях без официальной печати. В большинстве штатов инспектор приносит с собой собственные сертифицированные испытательные гири.
• Диагностическая калибровка после проблемы: В случае неожиданного сбоя калибровки или ненормального поведения весов сертифицированная компания по обслуживанию весов с соответствующим диагностическим оборудованием — милливольтметрами, имитаторами тензодатчиков и испытательными гирями сертифицированного уровня — определит основную причину быстрее и надежнее, чем устранение неполадок собственными силами.

Стоимость профессиональной услуги по калибровке грузовых весов обычно колеблется от от 300 до 800 долларов для стандартного посещения, в зависимости от местоположения, размера весов и количества требуемых установок тестовых грузов. Для весов, ежегодно совершающих коммерческие транзакции на миллионы долларов, это незначительные эксплуатационные расходы по сравнению с финансовыми рисками, связанными с использованием неточных весов.

Юридические и финансовые последствия использования некалиброванных автомобильных весов

Эксплуатация коммерческих весов для грузовых автомобилей без действующей сертификации калибровки — это не просто вопрос технического соответствия — это влечет за собой прямые финансовые и юридические последствия, которые различаются в зависимости от юрисдикции, но всегда являются значительными.

• Гражданские штрафы: Государственные агентства мер и весов могут издавать приказы о прекращении использования и налагать штрафы за эксплуатацию несертифицированных коммерческих масштабов. Штрафы обычно варьируются от От 500 до 10 000 долларов за нарушение в зависимости от штата и от того, является ли нарушение повторным или впервые.
• Коммерческие споры: Если клиент оспаривает счет-фактуру, основанный на весе, а у ваших весов отсутствует действующая калибровочная документация, ваша юридическая позиция крайне слаба. Суды и арбитры обычно выносят решение против стороны, которая не может предоставить записи о калибровке.
• Потеря доходов из-за неточных показаний: Постоянное показание весов ниже 100 фунтов на грузовых весах, обрабатывающих 200 грузов в день, означает, что вы ежедневно отдаете примерно 20 000 фунтов материала. При цене 50 долларов за тонну это составляет 500 долларов в день или более 180 000 долларов в год невозмещенного дохода.
• Проверки регулирующих органов: В регулируемых отраслях, таких как торговля зерном, обработка угля или переработка металлолома, некалиброванные весы могут вызвать полную проверку со стороны федеральных или государственных агентств, что влечет за собой гораздо большие временные затраты и потенциальные штрафы, чем поддержание надлежащего графика калибровки.

Калибровка — это не накладные расходы — это защита. Стоимость обслуживания правильно откалиброванных и документированных весов для грузовых автомобилей составляет лишь часть стоимости одного коммерческого спора, штрафа или потери дохода в результате неточности весов.
