Как узнать, точны ли ваши весы | Руководство по масштабированию тестирования

Короткий ответ: как узнать, точны ли ваши весы

Вы можете проверить точность весов, проверив их с помощью сертифицированных контрольных гирь, сравнив показания с известным эталоном, проверив повторяемость при нескольких взвешиваниях и просмотрев сертификаты калибровки. Правильно откалиброванные весы должны показывать показания в пределах ±0,1% от истинного веса. для большинства коммерческих и промышленных применений. Для грузовые весы в частности, приемлемый допуск в соответствии со стандартами NTEP (Национальной программы оценки типа) обычно находится в пределах ± 0,5% от приложенной нагрузки или в пределах значения деления — в зависимости от того, что больше.

Неточные весы – это не просто эксплуатационные неудобства. В коммерческой торговле они представляют собой юридическую ответственность. В отраслях, где показания весов грузовиков определяют выставление счетов, стоимость перевозки или соблюдение требований по загрузке, отклонение даже на долю процента может со временем привести к убыткам в тысячи долларов или штрафам регулирующих органов. Независимо от того, управляете ли вы карьером, элеватором, хранилищем отходов или логистическим узлом, понимание того, как проверить точность весов, не подлежит обсуждению.

Почему точность масштабирования имеет большее значение, чем думает большинство людей

Весы, показывающие 200 фунтов вместо 195 фунтов, на первый взгляд могут показаться тривиальными. Но представьте себе грузовые весы, обрабатывающие 80 грузов в день, каждый из которых в среднем весит 40 000 фунтов. Если весы постоянно показывают отклонение всего на 1%, это расхождение в 400 фунтов на одну загрузку — или 32 000 фунтов неправильно подсчитанного материала каждый день . За месяц это почти 1 миллион фунтов материала, который либо раздается, либо выставляется по завышенной цене.

Помимо финансовых последствий, существуют и нормативные соображения. В Соединенных Штатах сотрудники мер и весов из департаментов сельского хозяйства штатов проводят проверки соответствия на коммерческих весах, включая грузовые весы, используемые в торговле. Весы, выходящие за пределы допуска, могут быть немедленно непригодны и изъяты из эксплуатации до повторной калибровки. Штрафы варьируются в зависимости от штата, но могут варьироваться от нескольких сотен до нескольких тысяч долларов за нарушение.

Точность также влияет на безопасность. Перегруженные грузовики представляют собой опасность на дороге. Если грузовые весы занижают вес, перевозчик может по незнанию превысить установленные законом пределы нагрузки, рискуя получить штраф DOT и попасть в опасную ситуацию при вождении. Вот почему точность грузовых весов является одновременно проблемой бизнеса и общественной безопасности.

Общие признаки того, что ваши весы могут быть неточными

Прежде чем приступить к формальному тестированию, есть тревожные сигналы, которые должны побудить вас немедленно проверить свои весы. Многие из них легко обнаружить во время повседневного использования.

Непоследовательные показания для одной и той же нагрузки

Если вы взвешиваете один и тот же грузовик — один и тот же груз, одну и ту же конфигурацию — несколько раз за короткий период времени и каждый раз получаете разные цифры, это явный сигнал о проблеме с повторяемостью. Надежные весы должны каждый раз возвращать одни и те же показания в пределах цены деления для одинаковых нагрузок. Наличие более чем одного или двух делений весов указывает на проблемы с весоизмерительными датчиками, проблемы с проводкой или структурное повреждение платформы весов.

Шкала не возвращается к нулю

После снятия нагрузки весы должны вернуться точно к нулю. Если он ползет, показывает небольшое положительное или отрицательное значение или смещается со временем, проблема может заключаться в мусоре под платформой весов, поврежденном тензодатчике или факторах окружающей среды, таких как перепады температуры, влияющие на электронику. Смещение нуля более половины деления считается выходом за пределы допуска. в соответствии со стандартами NIST Handbook 44.

Показания различаются в зависимости от положения нагрузки

В правильно функционирующих грузовых весах не должно иметь значения, расположено ли транспортное средство спереди, посередине или сзади платформы — показания веса должны быть одинаковыми. Если вы получаете заметно разные показания в зависимости от того, где останавливается транспортное средство, возможно, один или несколько датчиков нагрузки неисправны или платформа может быть механически повреждена.

Необычное поведение дисплея

Мерцающие дисплеи, медленное время стабилизации, показания веса, которые постоянно меняются перед стабилизацией, или коды ошибок на индикаторе веса — все это предупреждающие знаки. Это может указывать на электрические помехи, наличие влаги в распределительных коробках или выход из строя кабелей весоизмерительных датчиков.

Пошаговые методы проверки точности весов

Существует несколько подходов к проверке точности: от быстрых неофициальных проверок до полных сертифицированных проверок. Правильный метод зависит от типа весов, ваших эксплуатационных требований и необходимости легальной сертификации для торговли.

Метод 1: Сертифицированные испытательные гири

Это золотой стандарт. Сертифицированные испытательные гири соответствуют национальным стандартам через NIST (Национальный институт стандартов и технологий) или аналогичные органы в других странах. Для настольных или напольных весов используются стандартные гири из чугуна или нержавеющей стали. Для автомобильных весов используются испытательные грузовые автомобили — грузовики, загруженные сертифицированными весами, — для имитации реальных условий нагрузки.

Процесс включает в себя:

1. Обнуление весов без нагрузки.
2. Установка на платформу известного сертифицированного груза (или испытательного автомобиля).
3. Запись отображаемого показания.
4. Сравнение отображаемого значения с сертифицированным значением веса.
5. Повторение испытания в нескольких точках нагрузки — обычно при 25 %, 50 %, 75 % и 100 % мощности весов.
6. Испытание угловой нагрузки и сдвиговой нагрузки, если применимо.

Для грузовые весы емкостью 100 000 фунтов Обычно это означает испытания с интервалами 25 000 фунтов, 50 000 фунтов, 75 000 фунтов и 100 000 фунтов. Допустимая погрешность в каждой точке определяется классом допуска шкалы и применимыми требованиями Справочника 44.

Метод 2: Тестирование замещения

Когда сертифицированные контрольные гири недоступны или их невозможно транспортировать, широко распространенной альтернативой является тестирование на замену. Вы взвешиваете стабильный, однородный объект — например, транспортное средство, поддон с материалом или контейнер — на рассматриваемых весах, а затем немедленно взвешиваете его на эталонных весах с известной точностью. Эти два показания должны совпадать.

Этот метод хорошо работает для проверки грузовых весов, когда у предприятия есть доступ к сертифицированным государством эталонным грузовым весам поблизости. Транспортное средство для сравнения должно быть постоянно загружено и незамедлительно взвешено, чтобы избежать расхода топлива или других изменений, влияющих на сравнение.

Метод 3: Проверка повторяемости

Этот тест не подтверждает абсолютную точность по отношению к известному стандарту, но он показывает, соответствует ли шкала. Подъезжайте к весам на одном и том же автомобиле пять раз подряд, записывая каждое показание. Все пять показаний должны находиться в пределах одного деления шкалы друг от друга. Деление обычных грузовых весов составляет 20 фунтов, поэтому все пять показаний должны находиться в пределах ±20 фунтов друг от друга.

Плохая повторяемость почти всегда указывает на механическую или электрическую проблему, требующую профессионального внимания, прежде чем можно будет доверять весам.

Метод 4: Проверка нулевого баланса

Начните с совершенно пустых весов. Убедитесь, что он показывает ноль или находится в пределах допустимого диапазона нулевой ошибки. Примените большую нагрузку (например, проезжайте грузовик), затем полностью снимите нагрузку и убедитесь, что она возвращается точно к нулю. Сделайте это несколько раз. Если весы не возвращаются к нулю надежно, значит, у вас механическая проблема с закреплением, застрявшим мусором или тензодатчиком, который не полностью восстанавливается после отклонения.

Допуски по точности: что на самом деле говорят стандарты

Понимание того, что с юридической точки зрения означает «точность», зависит от типа весов и их предполагаемого использования. Вот разбивка общих стандартов, которые применяются в Соединенных Штатах:

Для автомобильных весов, используемых в коммерческих операциях, наиболее важной ссылкой является Руководство 44 NIST, в частности код «Весы». Этот документ определяет допуски для приемки (когда новые весы впервые вводятся в эксплуатацию) и для использования в процессе эксплуатации (постоянное соответствие). Допуски при эксплуатации обычно в два раза мягче, чем допуски при приемке. признавая, что износ, воздействие окружающей среды и использование влияют на реальную производительность.

Точность весов грузовых автомобилей: особые соображения

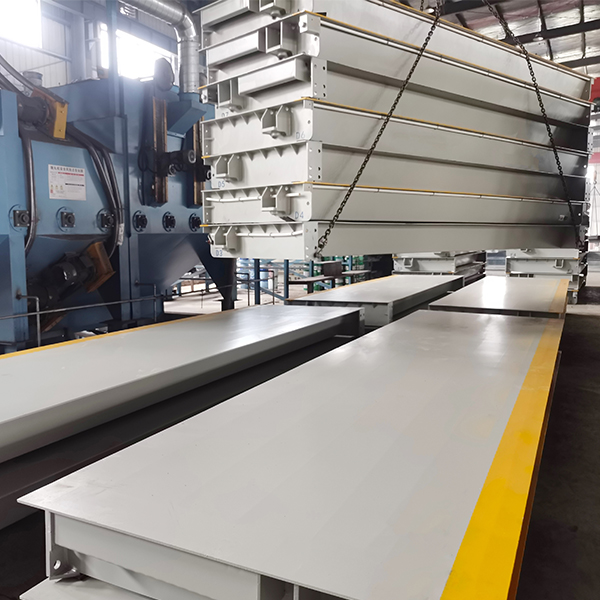

Автомобильные весы, также называемые мостовыми весами, работают в условиях, с которыми не сталкиваются другие коммерческие весы. Они выдерживают экстремальные нагрузки, погодные условия, вибрацию автомобиля и постоянные механические нагрузки. По этой причине для поддержания точности автомобильных весов требуется нечто большее, чем просто периодические проверки калибровки.

Фонд и гражданская структура

Весы для грузовиков настолько точны, насколько точны конструкции под ними. Если фундамент сместится, осядет неравномерно или на нем появятся трещины, весовые ячейки больше не будут распределять вес равномерно. Это приводит к расхождениям в показаниях по углам, которые никакая электронная калибровка не может полностью исправить. Ежегодная проверка стенок карьера, дренажа и пандусов. необходим для поддержания структурной целостности и, как следствие, точности взвешивания.

Здоровье тензодатчика

В большинстве современных автомобильных весов используется от 4 до 8 датчиков веса, в зависимости от количества секций платформы и конструкции. Каждый тензодатчик вносит свой вклад в показания общего веса. Если хотя бы одна ячейка повреждена, подверглась коррозии или подверглась воздействию влаги, совокупные показания искажаются. Диагностический инструмент, называемый монитором тензодатчиков или дисплеем распределительной коробки, можно использовать для считывания милливольтового выхода отдельных ячеек. Исправный тензодатчик обычно выдает напряжение от 0 до 3 милливольт на вольт (мВ/В). всей его номинальной мощности. Показания за пределами этого диапазона сигнализируют о проблеме.

Температурные эффекты

Сталь расширяется и сжимается в зависимости от температуры. На платформе большого грузовика длиной 70 футов и более изменение температуры на 40°F может вызвать измеримые физические изменения на платформе. Вот почему калибровка автомобильных весов, выполненная летом, может потребовать проверки зимой. Высококачественные тензодатчики включают в себя схемы температурной компенсации, но они не устраняют эффект полностью — они уменьшают его до пределов спецификации.

Мусор и препятствия

Одна из наиболее распространенных причин неточности весов грузовиков не электронная или структурная, а грязь, гравий, грязь или скопление материала под платформой весов или вокруг датчиков веса. Когда мусор скапливается под платформой, он создает ложную механическую опору, которая уменьшает нагрузку, достигающую тензодатчиков. Тогда весы занижают вес. Регулярная очистка ямы весов и краев весов так же важна, как и любая электронная калибровка.

Пандусы подхода и выезда

Если транспортные средства продолжают тормозить или ускоряться по мере достижения платформы весов, на показания будут влиять динамические силы, возникающие из-за инерции автомобиля. Правильная установка автомобильных весов требует ровного подхода и съезда с пандусов достаточной длины — обычно не меньше длины самого длинного ожидаемого транспортного средства — чтобы грузовики были полностью остановлены и находились на весах до снятия показаний.

Как часто следует проверять и калибровать весы?

Универсального ответа не существует, но есть разумные рекомендации, основанные на типе весов, интенсивности использования и нормативных требованиях.

• Коммерческие автомобильные весы, используемые в торговле: Государственные инспекторы мер и весов обычно проводят проверки ежегодно. Тем не менее, большинство отраслевых экспертов рекомендуют проводить проверку калибровки на уровне объекта каждые 6 месяцев — или после любого значительного события, такого как столкновение транспортного средства, наводнение или строительство поблизости, которое может нарушить фундамент.
• Высокообъемные операции (100 циклов взвешивания в день): Целесообразно проводить ежемесячные проверки точности с использованием эталонного автомобиля или частичных контрольных грузов. Чем выше пропускная способность, тем быстрее мелкие проблемы перерастают в серьезные ошибки.
• Настольные и напольные весы в пищевой или фармацевтической промышленности: Минимальная ежедневная проверка нуля, а полная проверка калибровки – не реже одного раза в квартал. В некоторых условиях GMP (надлежащей производственной практики) требуется калибровка перед каждым использованием.
• Торговые весы: Государственные инспекторы обычно проверяют их ежегодно, но любая шкала, используемая для определения цен на товары, должна проверяться на нуле в начале каждого рабочего дня.
• После любого ремонта, перемещения или значительного технического обслуживания: Всегда перекалибровывайте. Перемещение весов даже на небольшое расстояние может изменить их уровень и повлиять на выравнивание весов, что напрямую влияет на точность.

Многие компании, занимающиеся обслуживанием грузовых весов, теперь предлагают контракты на профилактическое обслуживание, которые включают полугодовую или ежегодную калибровку с использованием сертифицированных испытательных гирь, диагностику тензодатчиков и структурные проверки. Для предприятий, где грузовые весы играют центральную роль в получении дохода, обычно эти деньги потрачены не зря.

Факторы, которые могут со временем снизить точность шкалы

Даже идеально откалиброванные весы будут терять точность при определенных условиях. Понимание этих факторов поможет вам выявить проблемы до того, как они повлияют на работу.

Электрические помехи и проблемы с заземлением

Тензодатчики производят чрезвычайно слабые электрические сигналы — в диапазоне нескольких милливольт. Любые помехи от близлежащих двигателей, преобразователей частоты или плохое заземление могут исказить эти сигналы и привести к ошибочным или смещенным показаниям. Правильная экранированная проводка, чистые источники питания и хорошее заземление имеют решающее значение для целостности сигнала. В промышленных условиях рядом с тяжелым оборудованием, электромагнитные помехи (ЭМП) — одна из наиболее малоизученных причин проблем с точностью автомобильных весов.

Влага и коррозия

Проникновение воды в распределительные коробки, клеммы разъемов или кабели датчиков нагрузки вызывает изменения сопротивления в цепи. Даже небольшое увеличение сопротивления может изменить калибровку. Нержавеющая сталь или герметичные тензодатчики лучше подходят для использования на открытом воздухе или в условиях промывки, но ни одно уплотнение не служит вечно. Хорошей практикой является ежегодная проверка всех кабельных соединений, кабелепроводов и уплотнений распределительной коробки.

Механический износ и повреждения

В частности, на грузовых весах стопорные стержни, болты бампера и удерживающее оборудование, которые удерживают платформу в правильном положении, со временем могут ослабнуть, погнуться или изнашиваться. Когда эти компоненты не отрегулированы, боковые нагрузки и горизонтальные силы мешают измерению вертикальной нагрузки. Слишком тугой стопорный стержень не позволяет платформе свободно садиться на тензодатчики. , что делает шкалу низкой. Слишком свободный вариант позволяет платформе смещаться вбок, что приводит к несогласованности показаний.

Конфигурация программного обеспечения и индикаторов

Современные цифровые весовые индикаторы хранят данные калибровки в энергонезависимой памяти. Скачок напряжения, обновление прошивки или случайное изменение конфигурации могут привести к повреждению или сбросу этих значений. Если ваши весы внезапно показывают другие показания после отключения электроэнергии или обновления программного обеспечения, всегда проверяйте параметры калибровки индикатора, прежде чем предполагать механическую проблему.

Проверка точности своими руками в сравнении с сертифицированной калибровкой

Существует важное различие между быстрой проверкой точности, которую вы можете выполнить самостоятельно, и формальной калибровкой, выполняемой сертифицированным специалистом с использованием отслеживаемых гирь.

Что вы можете сделать внутри компании

• Проверка нулевого баланса в начале каждой смены
• Тесты на повторяемость с использованием стандартного эталонного автомобиля
• Визуальный осмотр платформы весов, приямка и кабельных соединений
• Мониторинг индикатора веса, диагностика и коды ошибок
• Регистрация показаний веса для отслеживания тенденций стабильности с течением времени

Что требует сертифицированного техника

• Калибровка с использованием сертифицированных (отслеживаемых NIST) тестовых гирь
• Выдача сертификатов калибровки для соответствия нормативным требованиям
• Настройка параметров внутренней калибровки в индикаторе веса
• Тестирование выхода тензодатчика в милливольтах и регулировка угловой коррекции
• Сертификация, разрешающая торговлю, требуемая государственными мерами и весами

Для коммерческих автомобильных весов внутренние проверки не заменяют сертифицированную калибровку. — они являются его дополнением. Думайте о внутренних проверках как о системах раннего предупреждения, которые сообщают вам, когда следует позвонить профессионалу, прежде чем небольшая проблема станет большой.

Чтение и интерпретация вашего сертификата калибровки

После профессиональной калибровки вы должны получить сертификат калибровки. Зная, как читать этот документ, вы точно узнаете, где находится ваша шкала — и прошла ли она или едва уложилась в пределы допуска.

Стандартный сертификат калибровки грузовых весов обычно включает в себя:

• Идентификация шкалы: Серийный номер, модель, емкость и стоимость деления
• Информация о тестовом весе: Используемые сертифицированные гири и номера их отслеживания.
• Найденные показания: То, что показывали весы до внесения каких-либо корректировок — это фактические данные о производительности.
• Левые показания: Что показывает шкала после регулировки, которая должна находиться в пределах допуска
• Условия окружающей среды: Температура и влажность во время калибровки
• Полномочия и дата технического специалиста: Идентификатор специалиста по калибровке и дата обслуживания

Обратите особое внимание на столбец «как найдено». Если фактические показания показывают, что весы уже вышли за пределы допуска до того, как техник внес корректировки, это означает, что был период времени, когда ваши весы давали неточные значения. Если вы выставляете счета на основе этих весов, вам может потребоваться устранить расхождения с клиентами или поставщиками. Ведение журнала сертификатов калибровки позволяет отслеживать тенденции отклонения. и предсказать, когда потребуется следующая услуга, прежде чем масштаб выйдет за пределы допуска.

Практические советы, которые помогут дольше сохранять точность ваших весов

Точность – это не только калибровка, но и то, как вы эксплуатируете и обслуживаете свои весы изо дня в день.

• Держите уровень шкалы. Даже небольшие изменения в оценках могут привести к систематическому сдвигу показаний. Проверяйте уровень ежегодно и после любого нарушения на площадке.
• Регулярно чистите под палубой. Для автомобильных весов промывка ямы под высоким давлением каждые 1–3 месяца (в зависимости от типа материала) предотвращает накопление мусора, который может механически поддерживать платформу.
• Защищайте кабели и распределительные коробки. Убедитесь, что кабельные каналы герметичны, распределительные коробки рассчитаны на окружающую среду, а кабельные трассы защищены от движения транспортных средств и грызунов.
• Избегайте перегрузки весов. Эксплуатация весов сверх номинальной мощности (даже кратковременная) может привести к необратимой деформации весовых датчиков. Знайте максимальную безопасную нагрузку ваших весов и соблюдайте ее.
• Используйте весы осторожно. Транспортные средства, которые на скорости въезжают на грузовые весы или резко тормозят на платформе, создают динамические ударные нагрузки, вызывающие нагрузку на тензодатчики. Обеспечьте заход на посадку на низкой скорости — обычно 5 миль в час или меньше.
• Журнал аномалий. Каждый раз, когда оператор замечает необычные показания, дрейф нуля или проблемы с отображением, это должно быть зарегистрировано с указанием даты и описания. Эти данные становятся бесценными для диагностики периодически возникающих проблем.
• Запланируйте калибровку заранее. Не ждите неудачной проверки или жалобы клиента. Запланируйте регулярную профессиональную калибровку и рассматривайте ее как фиксированные эксплуатационные расходы, а не как реактивные затраты.

Когда прекратить использование весов, пока они не будут отремонтированы

Бывают ситуации, когда продолжение использования весов — даже если они все еще выдают цифры — не является ни юридически оправданным, ни ответственным с оперативной точки зрения.

Немедленно выведите автомобильные весы из эксплуатации, если:

• Он подвергся удару транспортного средства или подвергся необычной ударной нагрузке.
• Показания не совпадают более чем на два деления шкалы при повторных испытаниях.
• На дисплее отображаются постоянные коды ошибок или не удается стабилизироваться.
• Вы можете увидеть видимые повреждения платформы, датчиков нагрузки или компонентов конструкции.
• Весы были осуждены инспектором мер и весов.
• Срок действия сертификата калибровки истек, и у вас нет подтверждения текущей точности.

Использование заведомо неточных весов в коммерческой торговле является нарушением закона во всех штатах США. согласно Закону о мерах и весах. Последствия варьируются от штрафов и масштабных наказаний до потенциальной ответственности за мошенничество, если есть доказательства сознательного злоупотребления. В случае сомнений отключите весы и пройдите профессиональную оценку, прежде чем возобновить коммерческую деятельность.
